| 用途 |
●一般旋削・倣い用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：25
- シャンク幅(mm)：25
- 刃先高さ(mm)：25
- 切込み角(°)：72.5
- クランプ方式：ダブルクランプ式
- 勝手［記号］：なし［N］

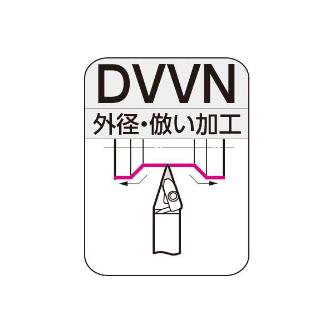

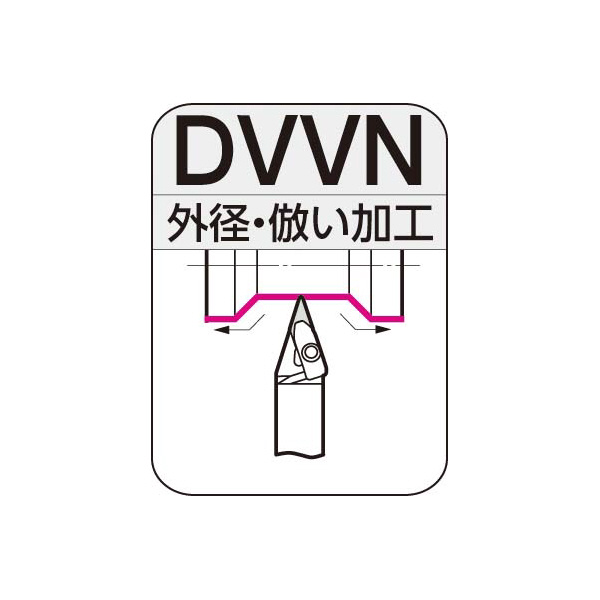

- 加工用途：外径・倣い加工
- 適用インサート：VN□□1604
- インサート形状［記号］：菱形［V］
- インサート頂角(°)：35

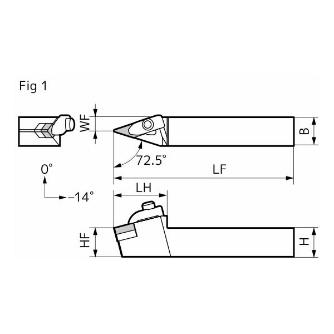

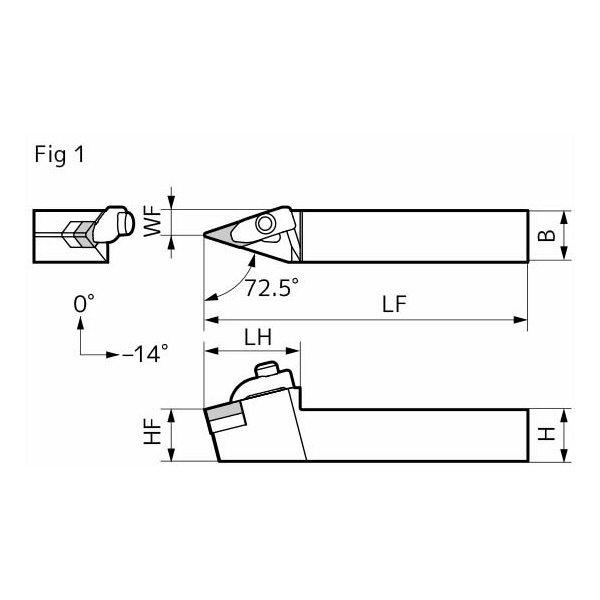

- Fig：1
- インサート厚さ(mm)：4.76
- インサート切刃長(mm)：16.6
- インサート切刃長記号：16
- インサート逃げ角記号：V
- インサート内接円(mm)：9.525
- シャンク高さ記号：25
- シャンク長さLF(mm)：150
- シャンク長さ記号：M
- シャンク幅記号：25
- 構造記号：D
- 刃先WF(mm)：12.5
- 切刃形状記号：V
- 頭部LH(mm)：37
|
| 注意事項 |
- 本体には敷板用レンチは付属していません。
- CP-M5-20-1は、ねじ下からも締結できます。
|
| 内容品・付属品 |
●クランプセット:SCP-4(5.0N・m)●敷板:VNS1604●敷板用ねじ:BFTX0307N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025 |
