| 用途 |
●端面用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：16
- シャンク幅(mm)：16
- 刃先高さ(mm)：16
- 切込み角(°)：91
- クランプ方式：レバーロック式(2面拘束)
- 勝手［記号］：左［L］

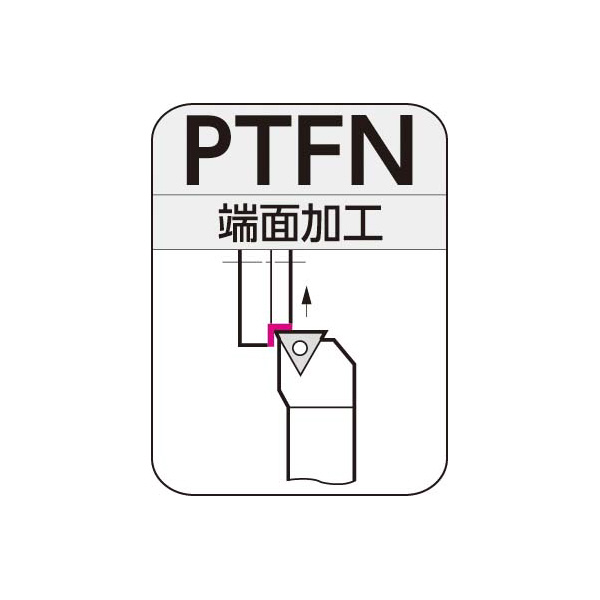

- 加工用途：端面加工
- 適用インサート：TN□□1604
- インサート形状［記号］：正三角形［T］
- インサート頂角(°)：60

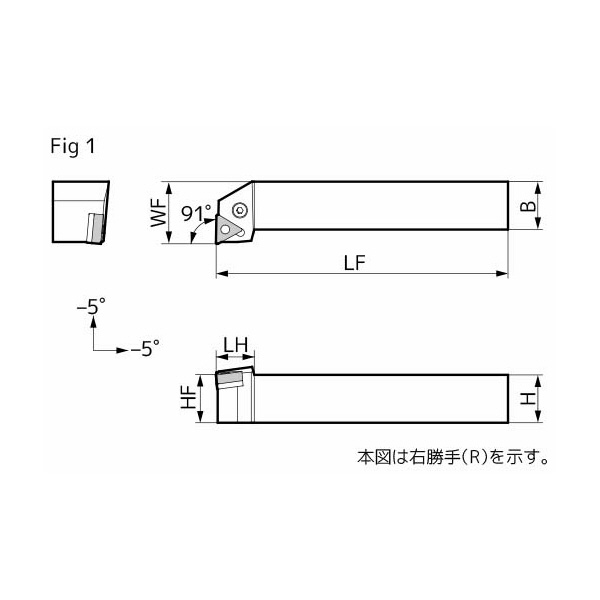

- Fig：1
- インサート厚さ(mm)：4.76
- インサート切刃長(mm)：16.5
- インサート切刃長記号：16
- インサート逃げ角(°)：0
- インサート逃げ角記号：N
- インサート内接円(mm)：9.525
- オフセット：あり
- シャンク高さ記号：16
- シャンク長さ(mm)：100
- シャンク長さ記号：H
- シャンク幅記号：16
- 構造記号：P
- 刃先WF(mm)：20
- 切刃形状記号：F
- 頭部LH(mm)：20
|
| 注意事項 |
- 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
|
| 内容品・付属品 |
●レバーピン:LCL3●ボルト:LCS3●敷板:LST317●敷板止め:LSP3●レンチ(六角穴用):LH025 |
