| 用途 |
●耐熱合金、チタン合金での穴あけ加工に。 |

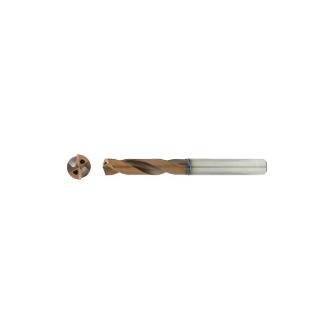

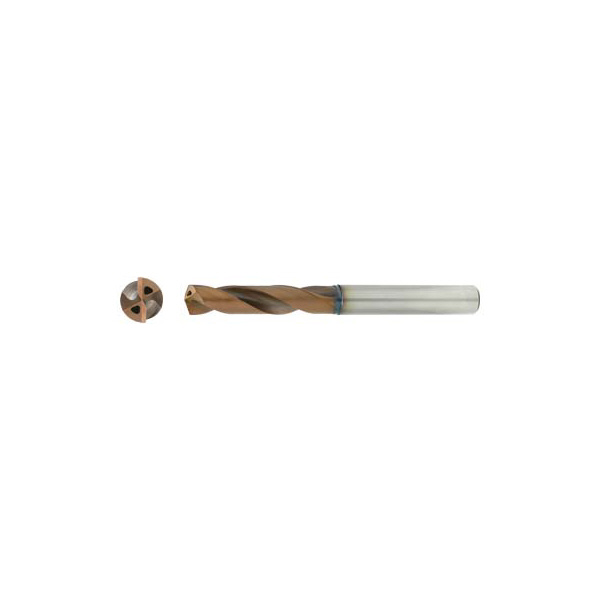

| 商品説明 |
- 超耐熱合金加工で超寿命。
- 加工径5mm以上の内部給油式は独自のクーラント穴形状により、ドリル剛性を低下させることなくクーラント吐出量を増大させ、潤滑性、冷却性を向上。
- 頑丈な直線状切れ刃と超耐熱合金加工用ホーニングにより、安定した切りくず生成およびチッピングを抑制。
- 超耐熱合金加工用に設計されたマージンにより、接触面積を最小化させ、切削熱と加工硬化を抑制。
- 新PVDコーテッド超硬材種「DP9020」を採用し、靭性を維持しながら硬度を高めることにより、耐摩耗性を向上。
|

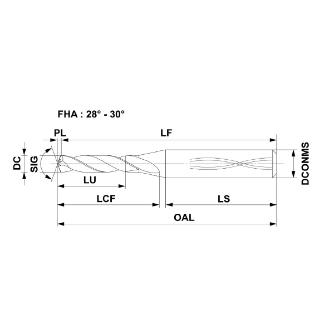

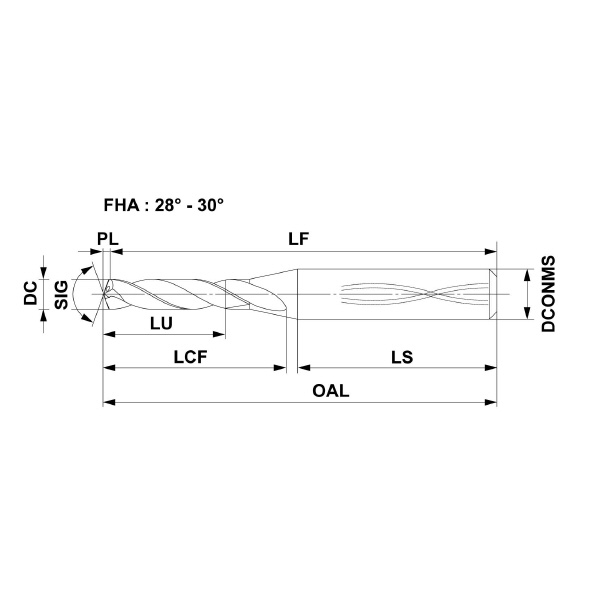

| 商品スペック |
- 刃径(mm)：4.7
- 溝長(mm)：35.9
- 全長(mm)：85.9
- シャンク径(mm)：6
- ドリル直径の許容差：-0.018～0
- 先端角(°)：140
- L/D：5
- 材質：極超微粒子超硬
- 表面処理：DP9020
- 先端と肩部寸法差(mm)：0.9
- フルートねじれ角(°)：28
- オイルホール：あり
- シンニング形状：Xシンニング
- 機能長さ(mm)：85
- 使用可能長さ(mm)：24.4
- 首下長さ(mm)：38.9
- 刃数：2
|
| 注意事項 |
- Φ5mm未満のクーラント穴は丸形状となります。
- コーティングは、見る方向によって色合いが異なって見えることがありますが、性能上は全く問題ありません。
- 安定した切削を行うためにクーラントスルーによる高圧クーラント供給を推奨します。
- エマルジョンタイプの水溶性クーラントを推奨します。
- 不水溶性切削油剤を使用する場合は、切削速度を10%～20%下げてください。
- 外部給油でDC×1以上の深さの加工を行う場合は、切りくず分断のためにDC×0.5D程度のステップ加工を推奨します。
|
