| 用途 |
●溝入れ●突切り旋削加工 |
| 商品説明 |
- 独自の締結システムが実現した信頼の溝入れ加工。
- 高信頼のインサートクランプ:セーフティ・キーにより、インサートの動きをロックします。
- 凸曲面受けにより、高精度にクランプします。
- びびり・ブレの解消で従来モジュラー型より仕上げ面粗さのグレードが向上。
- GYシリーズは一体型溝入れ工具と同等な剛性を実現。
|
| 商品スペック |
- 刃幅(mm)：3、3.18、3.24
- 勝手：左勝手
- 最大突切り径(mm)：36
- ホルダタイプ：一体型
- シャンク幅(mm)：20
- シャンク高さ(mm)：20
- 全長(mm)：125
- ヘッド長さ(mm)：39
- 最大溝入れ深さ(mm)：18
- 刃先角度(°)：0
- 機能幅mm)：20.25
- 刃先高さ(mm)：20
- 頭下面オフセット高さ(mm)：-
|
| 注意事項 |

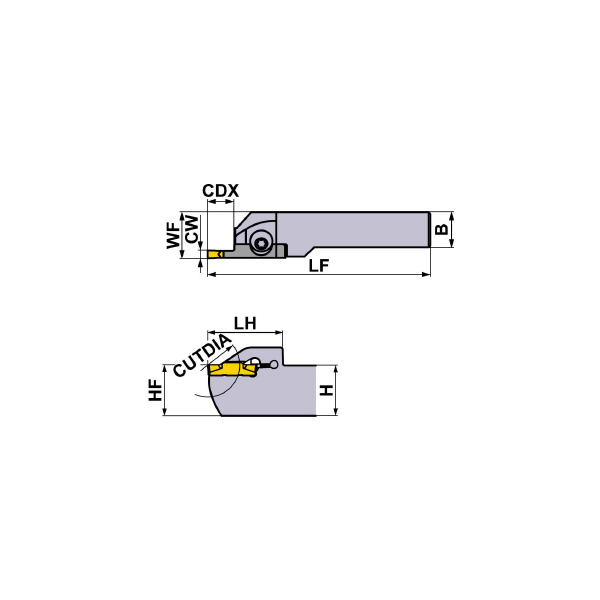

- 表記した最大溝入れ深さ(CDX)は、使用するインサートにより異なります。
- 表記した最大突切り径(CUTDIA)は、使用するインサートにより異なります。
- 標記した寸法は、基準インサートにおける値です。その他のインサートを装着した場合は、LF、LH、LH3が異なることがあります。
- 表記した最大溝入れ深さ(CDX)は、被削材の直径により制限があります。
|
