| 用途 |
― |

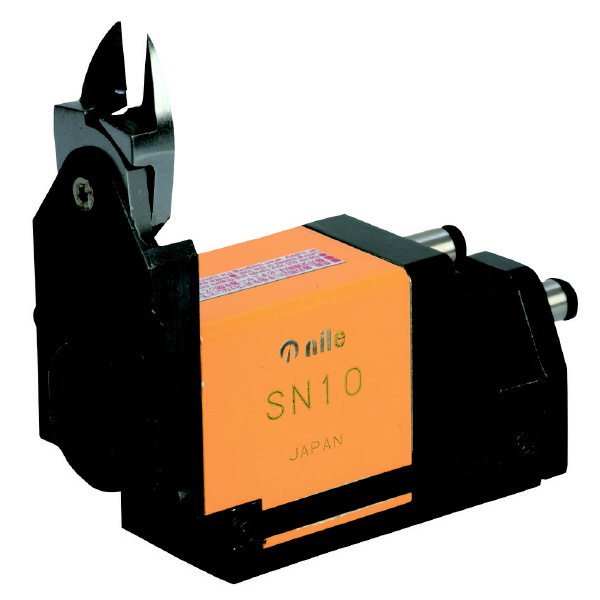

| 商品説明 |
- ベース部はそのままで替刃ホルダーの取り付け方向が左右90°に変えられます。(皿ビス・キャップボルトをゆるめ替刃ホルダーと内部のピストン及びリングを同一方向にセットする。)
- スラドストロークが0～5mmまで自由に調整できます。
- ホース取り付け口はワンタッチでつなげるチューブ継手式。(ホース外径Φ4mm)
- スライド部はコ字型ガイドレール式です。スライド時の上下左右のガタつきを最小限におさえました。
- 別売:替刃。
|
| 商品スペック |
- 商品タイプ：引き切りタイプ
- 使用空気圧(MPa)：0.5
- 空気消費量(cm3/回)：21
- 加圧力(N)：429
- 質量(g)：160
- A(mm)：61
- B(mm)：19
- C(mm)：80
- D(mm)：65
- M(mm)：-
- N(mm)：30
- P(mm)：20
- R(mm)：M4
- S(mm)：-
- T(mm)：-
- U(mm)：-
- W(mm)：-
|
| 注意事項 |
- 表記は、あくまでも参考寸法であり、製作時の多少の寸法、形状変更は、御了承願います。
- 切断能力は、周囲の温度及び成形条件等によりバラツキが生じます。
- 作動時、ピストンは本体より数ミリ出ます。
- 本体に替刃は付いておりませんので、用途に応じた替刃を一緒にご購入下さい。
|
| 内容品・付属品 |
●取扱説明書 |
