| 用途 |
― |
| 商品説明 |

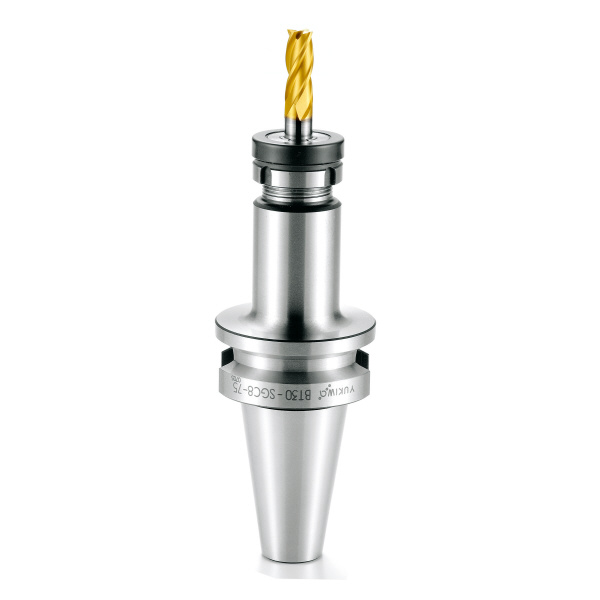

- 高精度・高剛性・高把握力・高バランス・安全性のいずれもユーザーニーズを満たした究極のツールホルダです。
- 高精度:総合芯振れ精度5μm保証！
- 高剛性・高把握力:エンドミルによる横引加工に偉力を発揮。
- 高バランス:高速切削に最適です。
- 安全性:ロックナット・安全保護カバー。
- 簡単で確実なコレットの着脱。
- クーラントシールスクリュをセットで高圧クーラント対応(スピンドルスルー方式)。
- 長さ調整ねじAPM型タイプをセットでツールの傾きを吸収し振れ精度を安定。
- オプション:プルスタッド、コレット(SG20)、スパナ(FS50)。
|
| 商品スペック |
- コレットツカミ能力d(mm)：3.0～20.0
- ナット外径D(mm)：50
- 全長L1(mm)：176.8
- 基準径からの長さL2(mm)：75
- 長さ調整ネジg：M22×1.5
- 長さ調整ネジ最大l(mm)：65
- テーパ：BT50 7/24
- 質量(kg)：3.8
- 使用するコレット：SG20
- 使用するスパナ：FS50
- 長さ調整ネジ：APM20-2
- クーラントシールスクリュ：CSH20/CSE20
|
| 注意事項 |
- ネジサイズgはユキワ精工特殊ネジです。市販の止めネジ等は装着できません。
- A.T.C用ボトルグリップテーパシャンク形状はMAS規格に依り製作しております。
|
| 内容品・付属品 |
●長さ調整ネジ:APM20-2●クーラントシールスクリュ:CSH20/CSE20 |
