住友電気工業（株） スローアウェイチップ CNMG-GU スローアウェイチップ CNMG090304N-GU AC8020P
住友電気工業（株） スローアウェイチップ CNMG-GU スローアウェイチップ CNMG090304N-GU AC8020P
住友電気工業（株） スローアウェイチップ CNMG-GU スローアウェイチップ CNMG090304N-GU AC8020P
住友電気工業（株）

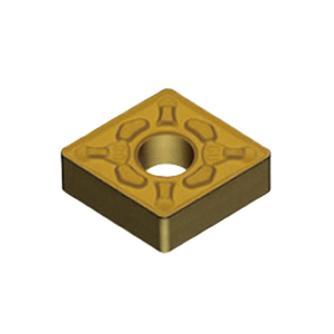

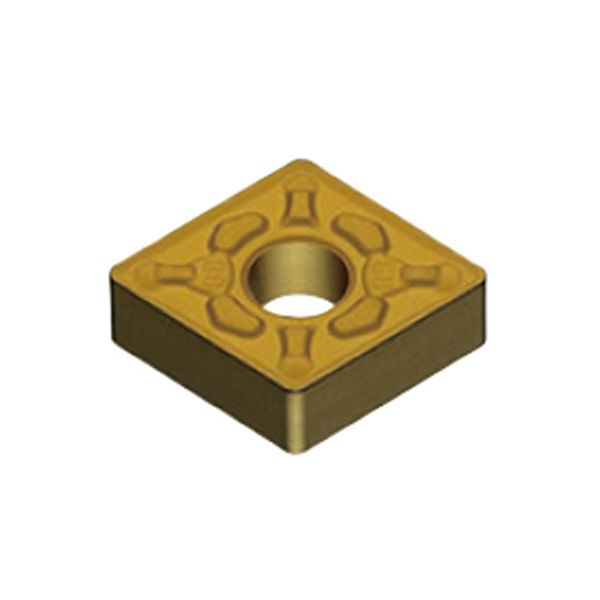

スローアウェイチップ　ＣＮＭＧ０９０３０４Ｎ－ＧＵ　ＡＣ８０２０Ｐ

  • RoHS
商品アイコンについて
  • 型番：CNMG090304N-GU AC8020P
  • 発注コード：V3F78
  • メーカー商品コード：19W1BRD
  • JANコード：―
仕切価格 ―
標準価格 \780
　
注文単位 10個

  • ※11/23 23:20 時点の情報です

用途 ―
商品説明
  • 汎用性に優れるポジティブブレーカの第一推奨。
  • 広い切りくずポケットを特徴としたチップブレーカの形状設計により、幅広い切削条件で切りくず処理性能を向上させました。これにより切削加工時の切りくずの絡まりを防ぎ、安定加工を実現します。
  • 合金鋼に加え、炭素鋼やステンレス鋼などの様々な被削材に適用可能です。
商品スペック

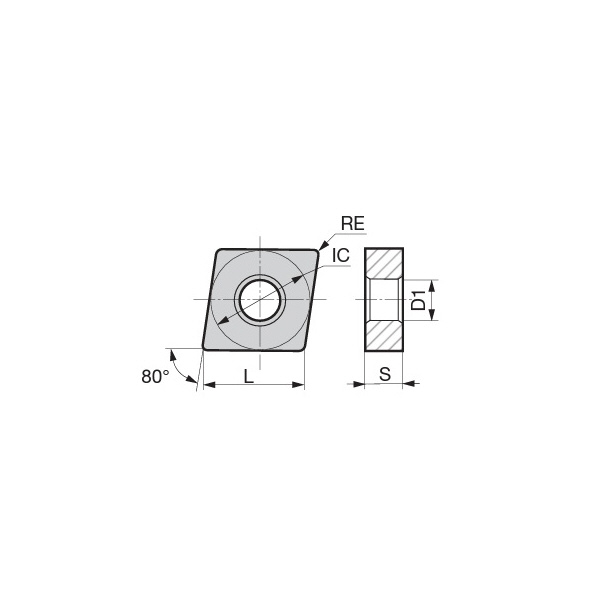

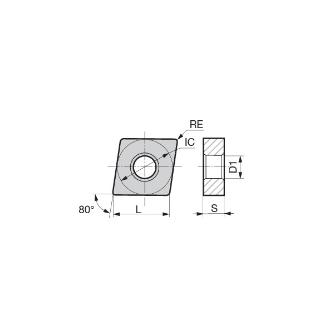

  • インサート形状［記号］：菱形［C］
  • 頂角(°)：80
  • ネガポジ：ポジティブ
  • 逃げ角［記号］(°)：0［N］
  • 精度記号：M
  • 高さ公差(tm)(mm)：0.08
  • 内接円公差(td)(mm)：0.05
  • 厚さ公差(ts)(mm)：0.13
  • 溝穴記号：G
  • 穴の有無：あり
  • 切刃長記号：09
  • 勝手［記号］：なし［N］
  • ブレーカ：GU
  • ブレーカすくい角(°)：7

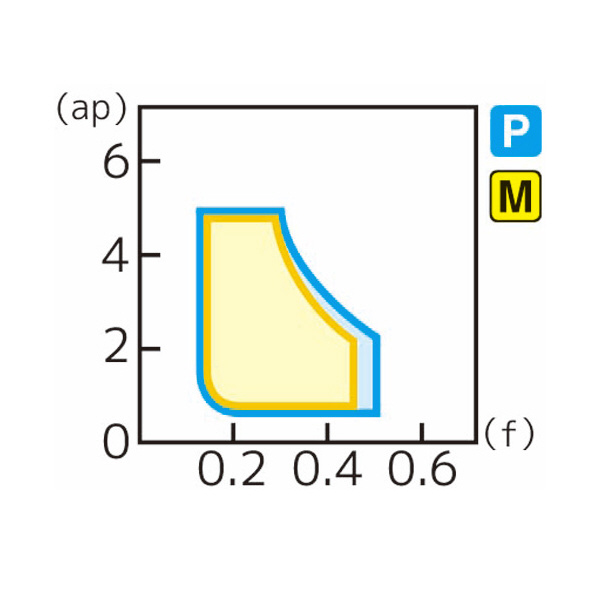

  • 切削領域：中切削
  • 切刃長L(mm)：9.7
  • 内接円IC(mm)：9.525
  • インサート厚さ［記号］(mm)：3.18
  • 穴径D1(mm)：3.81［03］
  • コーナー半径［記号］(mm)：0.4［04］
  • チップ色：金色

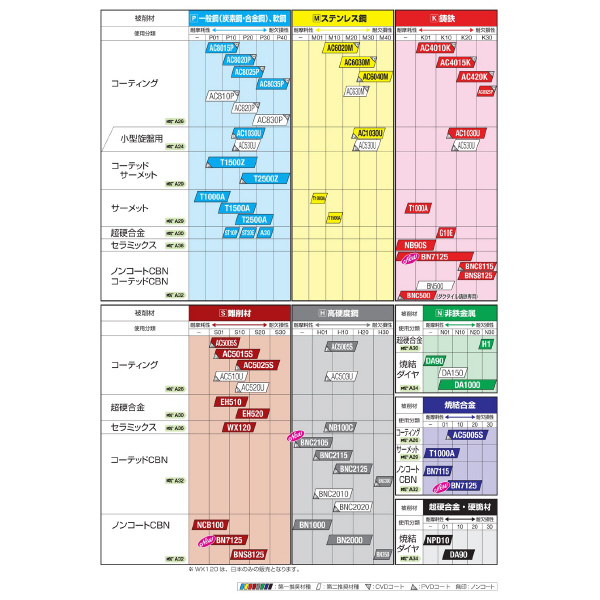

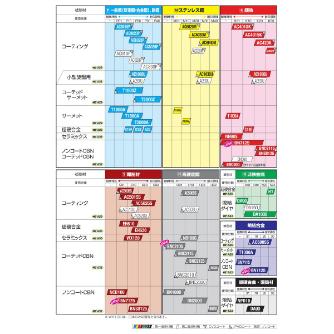

  • コーティング：AC8020P
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
