| 用途 |
●ブレードホース取付用。 |
| 商品説明 |
- 中圧用。
- バルブレス構造なので圧力損失を大幅に低減、大流量が得られます。
- 粘度の高い流体(グリースなど)に適しています。
- 幅広い用途・状況に対応できるよう各種の本体材質、サイズ、取付形状を標準化しています。
- ホースバンド不要でブレードホースを装着できます。
- 互換性:製品型式の頭数字が同じであれば、ソケットとプラグは取付形状にかかわらず接続できます。
|
| 商品スペック |

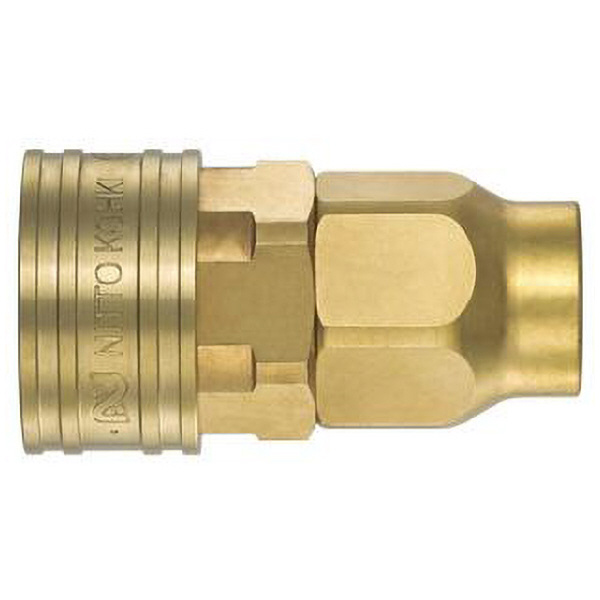

- 商品タイプ：ソケット
- バルブ構造：両路開放型
- 使用温度範囲(℃)：-20～+80
- 本体材質：真ちゅう
- シール材質：ニトリルゴム
- サイズ(mm)：Φ25×Φ33(相手側)
- 接続種類：ホース(相手側)
- 質量(g)：677
- H1(mm)：六角50
- H2(mm)：六角41
- L(mm)：93
- ΦB(mm)：23
- ΦD(mm)：58
- 相手側ホース肉厚(mm)：4±0.4
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- ブレードホース取付用は、使用するホースによって圧力・温度仕様は異なります。
- 蒸気・熱水は温度によってシール材質に損傷を与えることがあります。
- ブレードホース取付用は、ナットを端部まで締め付けてください。
- TSN型の適用ホースは、主材質が軟質塩化ビニルで補強糸が編み込まれているブレードホースです。
- TSN型のステンレス製のナットねじ部には、かじり防止としてグリースが塗布されています。
- 使用可能な温度範囲は、使用条件によって異なります。
|
