| 用途 |

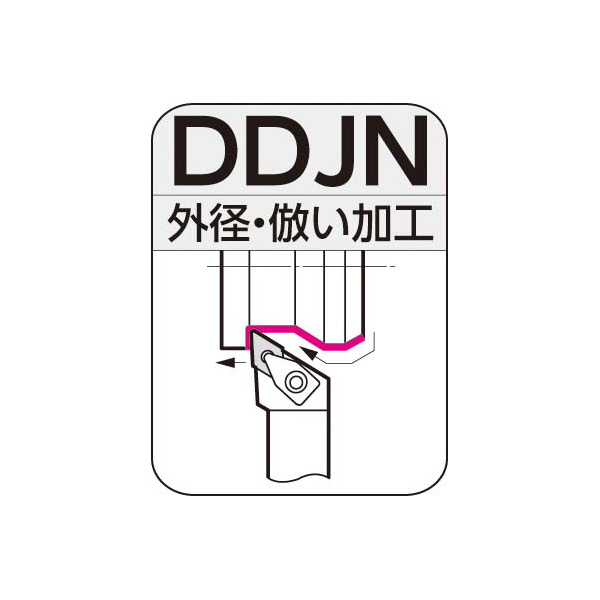

●一般旋削・倣い用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：20
- シャンク幅(mm)：20
- 刃先高さ(mm)：20
- 切込み角(°)：93
- クランプ方式：ダブルクランプ式
- 勝手［記号］：右［R］
- 加工用途：外径・倣い加工
- 適用インサート：DN□□1504
- インサート形状［記号］：菱形［D］
- インサート頂角(°)：55

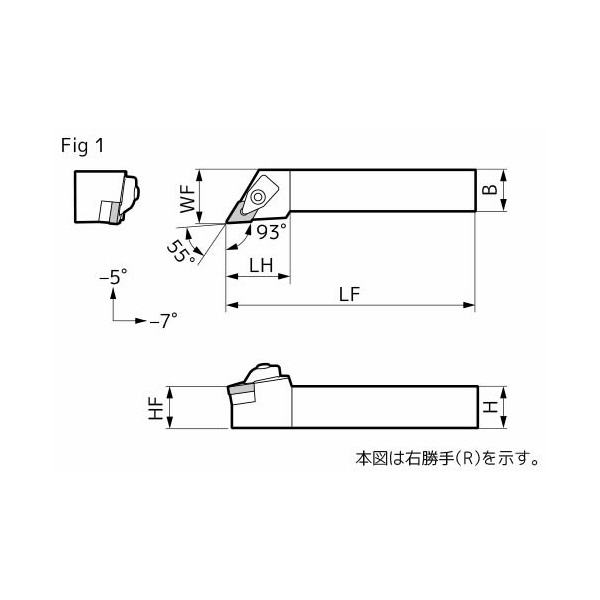

- Fig：1
- インサート厚さ(mm)：4.76
- インサート切刃長(mm)：15.5
- インサート切刃長記号：15
- インサート逃げ角(°)：0
- インサート逃げ角記号：N
- インサート内接円(mm)：12.70
- オフセット：あり
- シャンク高さ記号：20
- シャンク長さLF(mm)：125
- シャンク長さ記号：K
- シャンク幅記号：20
- 構造記号：D
- 刃先WF(mm)：25
- 切刃形状記号：J
- 頭部LH(mm)：38
|
| 注意事項 |
- 本体には敷板用レンチは付属していません。
- CP-M5-20-1は、ねじ下からも締結できます。
|
| 内容品・付属品 |
●クランプセット:SCP-2(5.0N・m)●敷板:DNS1504●敷板用ねじ:BFTX0409N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025 |
| 原産国 |
― |
| 特記事項 |
― |
