| 用途 |
●一般旋削・端面用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：20
- シャンク幅(mm)：20
- 刃先高さ(mm)：20
- 切込み角(°)：95
- クランプ方式：ダブルクランプ式
- 勝手［記号］：左［L］

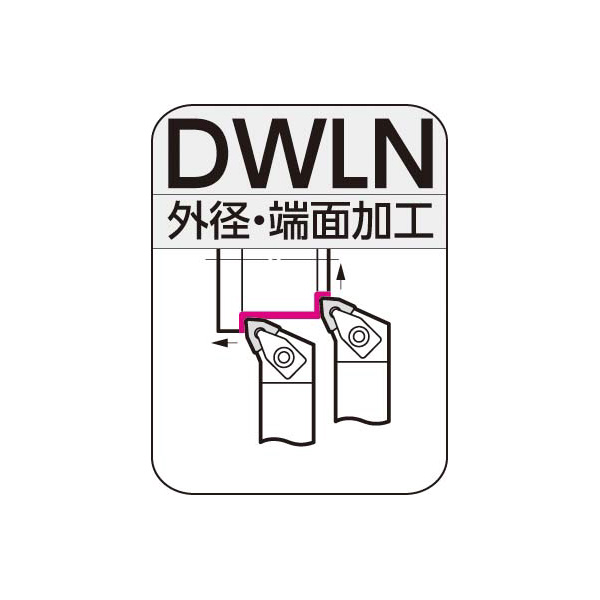

- 加工用途：外径・端面加工
- 適用インサート：WN□□0804
- インサート形状［記号］：等辺不等角六角形［W］
- インサート頂角(°)：80

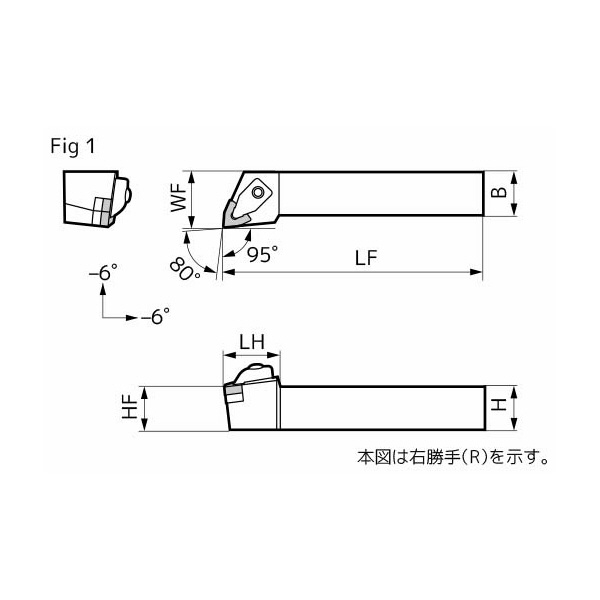

- Fig：1
- インサート厚さ(mm)：4.76
- インサート切刃長(mm)：8.7
- インサート切刃長記号：08
- インサート逃げ角(°)：0
- インサート逃げ角記号：N
- インサート内接円(mm)：12.70
- オフセット：あり
- シャンク高さ記号：20
- シャンク長さLF(mm)：125
- シャンク長さ記号：K
- シャンク幅記号：20
- 構造記号：D
- 刃先WF(mm)：25
- 切刃形状記号：L
- 頭部LH(mm)：32
|
| 注意事項 |
- 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
- 本体には敷板用レンチは付属していません。
|
| 内容品・付属品 |
●クランプセット:SCP-2(5.0N・m)●敷板:WNS0804●敷板用ねじ:BFTX0409N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025 |
