オーエスジー（株）

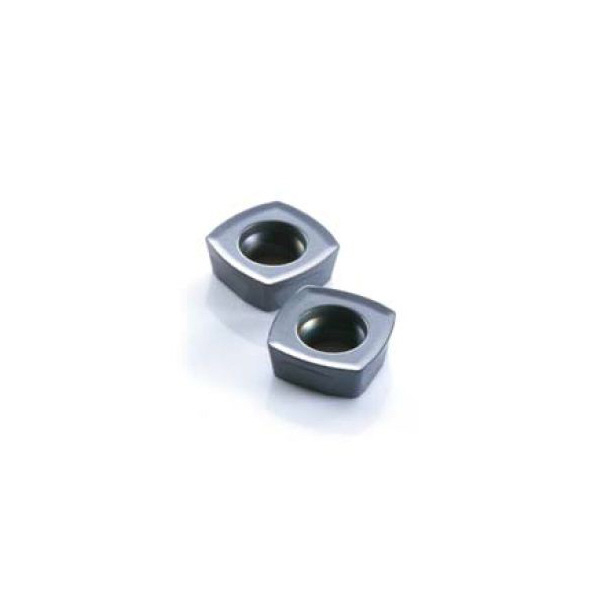

インサート／ＰＨＯＥＮＩＸ　ＳＤＭＴ０９Ｔ３０８ＥＲ－ＳＭ　ＸＣ５０４０

商品アイコンについて
  • 型番：SDMT09T308ER-SM XC5040
  • 発注コード：TYH37
  • メーカー商品コード：7816021
  • JANコード：―
仕切価格 ―
標準価格 \2,860
　
注文単位 10個

  • ※11/21 23:30 時点の情報です

用途 ●シャープな切れ味により切削抵抗の低減とスムースな切りくず排出が可能となる難削材加工用ブレーカ。
商品説明
  • 強じんな超硬母材と耐酸化性及び高潤滑被膜で湿式加工可能な耐熱鋼加工用材種。
商品スペック
  • インサート形状［記号］：正四角形［S］
  • 逃げ角［記号］(°)：15［D］
  • 精度記号：M
  • インサート厚さ［記号］(mm)：3.97［T3］
  • コーナー半径［記号］(mm)：［08］
  • 刃先処理形状［記号］：丸ホーニング［E］
  • 勝手［記号］：右［R］
  • ブレーカ［記号］：片面［SM］
  • 材質(コーティング)：(XC5040)
  • インサートブレーカ記号：T
  • 厚さS(mm)：3.97
  • G-LIST No.：FL1063
  • インサート寸法 IC(mm)：9.52
  • インサート寸法 RE(mm)：0.8
  • コーナ高さ許容差M(mm)：±0.08～±0.18
  • 穴の形状：一部円筒穴片面取(40°～60°)
  • 呼び：SDMT09T308ER-SM XC5040
  • 厚さ許容差S(mm)：±0.13
  • 切れ刃数(枚)：4
  • 頂角(°)：90
  • 内接円許容差IC(mm)：±0.05～±0.15
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
