オーエスジー（株）

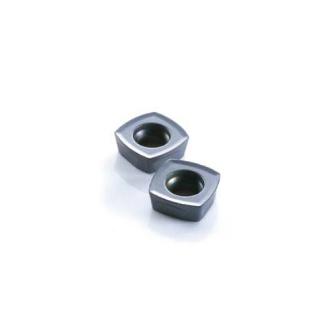

インサート／ＰＨＯＥＮＩＸ　ＳＤＭＴ０９Ｔ３０８ＳＲ－ＧＭ　ＸＣ１０１５

商品アイコンについて
  • 型番：SDMT09T308SR-GM XC1015
  • 発注コード：TYH10
  • メーカー商品コード：7812020
  • JANコード：―
仕切価格 ―
標準価格 \1,570
　
注文単位 10個

  • ※11/21 23:30 時点の情報です

用途 ●すくい角とフラットランドの高バランス化により、鋼～鋳鉄まで加工可能な汎用ブレーカ。
商品説明
  • 高強度高じん性の超硬母材と耐摩耗性に優れたコーティング被膜の鋳鉄フライス専用材種。
商品スペック
  • インサート形状［記号］：正四角形［S］
  • 逃げ角［記号］(°)：15［D］
  • 精度記号：M
  • インサート厚さ［記号］(mm)：3.97［T3］
  • コーナー半径［記号］(mm)：［08］
  • 刃先処理形状［記号］：コンビネーションホーニング［S］
  • 勝手［記号］：右［R］
  • ブレーカ［記号］：片面［GM］
  • 材質(コーティング)：(XC1015)
  • インサートブレーカ記号：T
  • 厚さS(mm)：3.97
  • G-LIST No.：FL1063
  • インサート寸法 IC(mm)：9.52
  • インサート寸法 RE(mm)：0.8
  • コーナ高さ許容差M(mm)：±0.08～±0.18
  • 穴の形状：一部円筒穴片面取(40°～60°)
  • 呼び：SDMT09T308SR-GM XC1015
  • 厚さ許容差S(mm)：±0.13
  • 切れ刃数(枚)：4
  • 頂角(°)：90
  • 内接円許容差IC(mm)：±0.05～±0.15
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
