| 用途 |
●一般旋削・端面・面取り用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：32
- シャンク幅(mm)：32
- 刃先高さ(mm)：32
- 切込み角(°)：45
- クランプ方式：ダブルクランプ式
- 勝手［記号］：左［L］

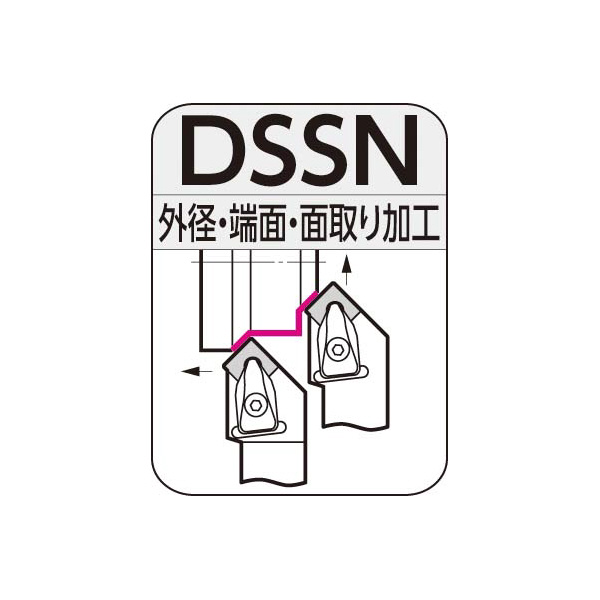

- 加工用途：外径・端面・面取り加工
- 適用インサート：SN□□1906
- インサート形状［記号］：正方形［S］
- インサート頂角(°)：90

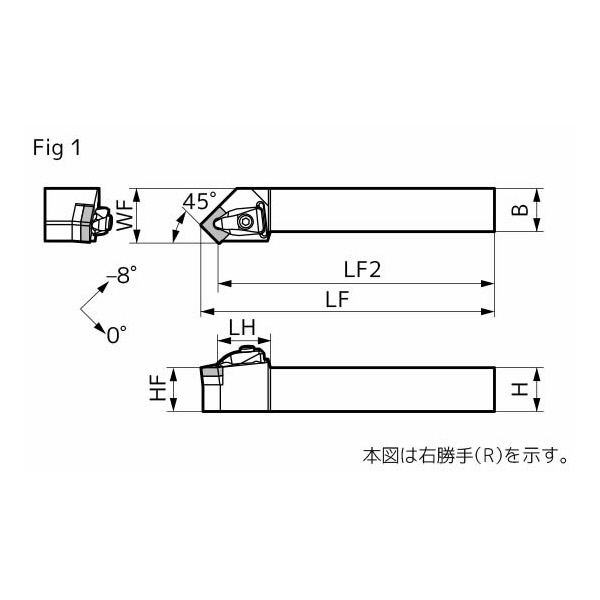

- Fig：1
- LF2(mm)：170
- インサート厚さ(mm)：6.35
- インサート切刃長(mm)：19.05
- インサート切刃長記号：19
- インサート逃げ角(°)：0
- インサート逃げ角記号：N
- インサート内接円(mm)：19.05
- オフセット：あり
- シャンク高さ記号：32
- シャンク長さLF(mm)：182.5
- シャンク長さ記号：P
- シャンク幅記号：32
- 構造記号：D
- 刃先WF(mm)：40
- 切刃形状記号：S
- 頭部LH(mm)：36
|
| 注意事項 |
- 本体には敷板用レンチは付属していません。
- CP-M5-20-1は、ねじ下からも締結できます。
|
| 内容品・付属品 |
●クランプセット:SCP-5(5.0N・m)●敷板:SNS1906●敷板用ねじ:BFTX0511N●上面用レンチ(六角穴用):LH040●下面用レンチ(六角穴用):LH025 |
