住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＤＳＢＮＲ４０４０Ｓ２５０９

商品アイコンについて
  • 型番：DSBNR4040S2509
  • 発注コード：TFK03
  • メーカー商品コード：2600AGL
  • JANコード：―
仕切価格 ―
標準価格 \26,500
　
注文単位 1個

  • ※10/10 23:30 時点の情報です

用途 ●一般旋削・倣い用。
商品説明 ―
商品スペック
  • シャンク高さ(mm)：40
  • シャンク幅(mm)：40
  • 刃先高さ(mm)：40
  • 切込み角(°)：75
  • クランプ方式：ダブルクランプ式
  • 勝手［記号］：右［R］

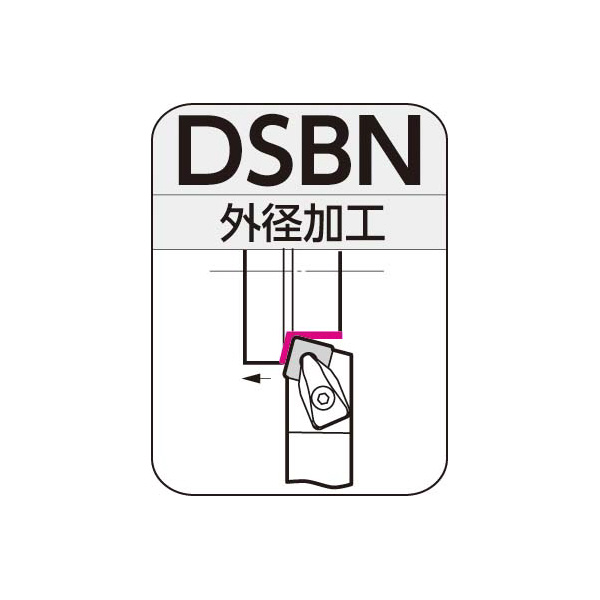

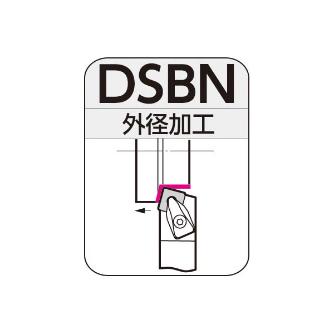

  • 加工用途：外径加工
  • 適用インサート：SN□□2509
  • インサート形状［記号］：正方形［S］
  • インサート頂角(°)：90

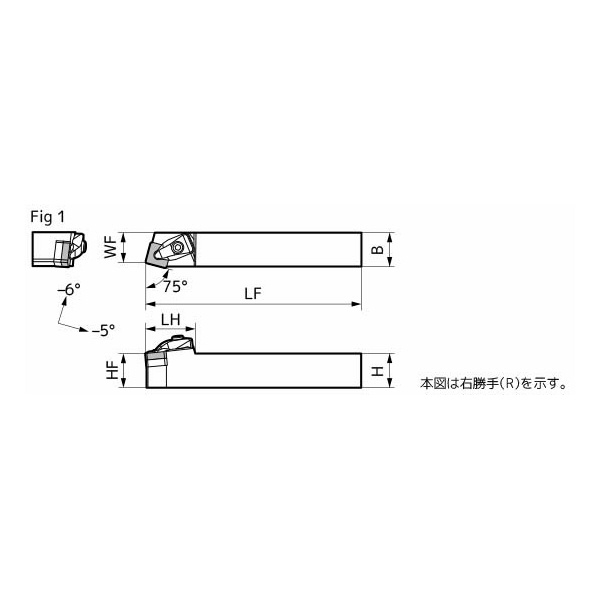

  • Fig：1
  • インサート厚さ(mm)：9.52
  • インサート厚さ記号：09
  • インサート切刃長(mm)：25.4
  • インサート切刃長記号：25
  • インサート逃げ角(°)：0
  • インサート逃げ角記号：N
  • インサート内接円(mm)：25.4
  • オフセット：なし
  • シャンク高さ記号：40
  • シャンク長さLF(mm)：250
  • シャンク長さ記号：S
  • シャンク幅記号：40
  • 構造記号：D
  • 刃先WF(mm)：35
  • 切刃形状記号：B
  • 頭部LH(mm)：58
注意事項
  • 本体には敷板用レンチは付属していません。
内容品・付属品 ●クランプセット:SCP-6(6.0N・m)●敷板:SNS2509●敷板用ねじ:BFTX0615N●上面用レンチ(六角穴用):LH060
原産国 ―
特記事項 ―
