| 用途 |
― |

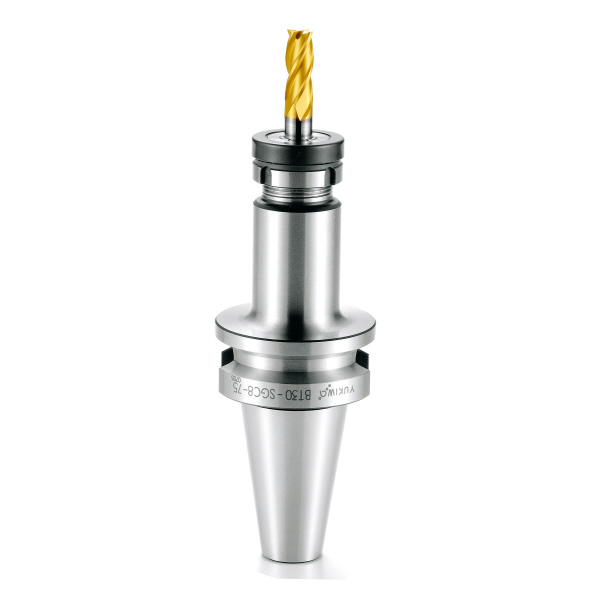

| 商品説明 |
- ホルダの沈みこみがなく。
- Z方向の寸法安定性アップ。
- 加工面精度アップ。
- 高速回転時のZ寸法変化の防止。
- スピンドル装着時の繰返し精度がアップ。
- 二面拘束により曲げ剛性アップ。
- 二面拘束により防振効果アップ。
- 高速・高送りで加工能率アップ。
- 刃具の寿命アップに貢献。
- 付属品(SGコレット、SGクーラントコレット、SGNロックナット、フックススパナ、トルクリミッター付スパナ)はスーパーG1チャックと共通です。
- 別売:コレット(SG10)、スパナ(FS33)、クーラントシールスクリュ(CSE10/CSH10)、長さ調整ネジ(APM10-2)、プルスタッド。
|
| 商品スペック |
- コレットツカミ能力d(mm)：2.0～10.0
- ナット外径D(mm)：31
- 全長L1(mm)：93.4
- 基準径からの長さL2(mm)：45
- 長さ調整ネジg：M12×1.5
- 長さ調整ネジ最大l(mm)：51
- テーパ：BBT30 7/24
- 使用するコレット：SG10
- 使用するロックナット：SGN10
- 使用するスパナ：FS33
- 長さ調整ネジ：APM10-2
- クーラントシールスクリュ：CSE10/CSH10
- 質量(kg)：0.5
|
| 注意事項 |
- ネジサイズgはユキワ精工特殊ネジです。市販の止めネジ等は装着できません。
- 最大l寸法は、長さ調整ネジ＜APM型＞を使用時のものです。
- ATC用ボ卜ルグリップテーパシャンク形状はBIG PLUSスピンドル規格により製作しております。
|
| 内容品・付属品 |
●ロックナット:SGN10 |
