用途 |
― |

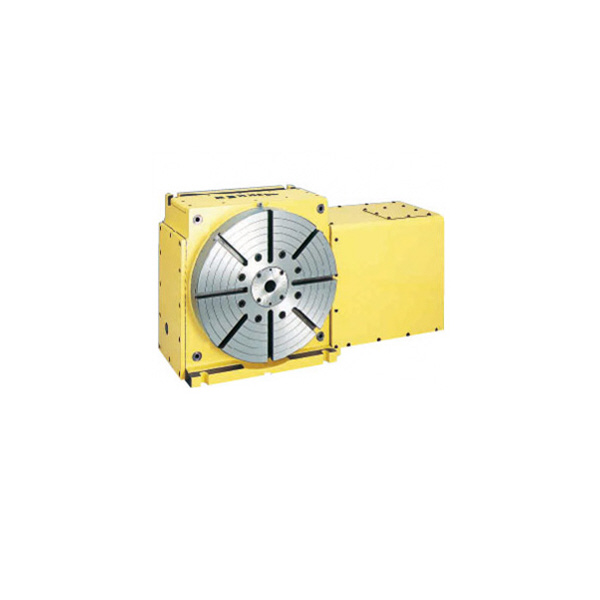

商品説明 |
- 高剛性
- 割出精度:±2"
- 超精密3枚組ハースカップリング入りいかもノーリフトPAT.25246858。
|
商品スペック |
- テーブル直径(mm):500
- センタハイト(mm):310
- クランプ方式:油圧(3.5MPa)
- クランプトルク(N?m):5880
- 割出精度(s):±2(累積)
- 許容ワークイナーシャ(kg?m2):6.4(最大)
- 最高回転速度(min-1):16.6
- 許容積載質量(kg):最大250(タテ)・最大500(水平)
- 減速比:1/120
- スピンドル穴径(mm):φ80 H7貫通
- モータ軸換算イナーシャ ((GD[[の2乗]]/4)kg・(平方メートル×10[[の-3乗]])):3.9
- 駆動トルク(N・m):576
- 最小設定単位(度):1/0.001
- 最大アンバランス負荷(kg・m):10.0
- 最大許容切削推力(F×L) (N・m):3920
- 最大許容切削推力(F×L) 切削推力に対しての値(N・m) :5880
- 最大許容切削推力(N):58800
- 使用モータ 回転数(min[[の-1乗]]):αiF12/3000、2000
|
注意事項 |
- <注意・使用条件>>
- 最大許容切削推力は、ハースカップリングがかみ合った時の切削推力に対しての値です。
- 最大バランス負荷は、タテ使用時の両センタで受けた時の治具・加工物のアンバランスの負荷の値です。
- 最小設定単位1度、割出精度(累積)±2は、割出精度±2はインデックス型の精度です。
- 供給油圧力は3.5MPaです。
- インデックステーブルの場合の芯出し及び加工物の取付け/取外しは、割出後クランプされた状態で行ってください。<<特記事項>>【問合せ】
- NSVXシリーズはロータリ、インデックス型であり、1度単位の割出はハースカップリングによる高精度、高剛性をもち、0.001度単位の割出及び連続切削も出来る新世代の円テーブルです。
- インデックス型で用いる場合と、ロータリ、インデックス型で用いる場合では制御方式が異なります。別途ご相談下さい。
|
