| 用途 |
― |
| 商品説明 |
- 大気中にて使用できます。
- 高荷重、低速運転で性能を発揮します。
|
| 商品スペック |

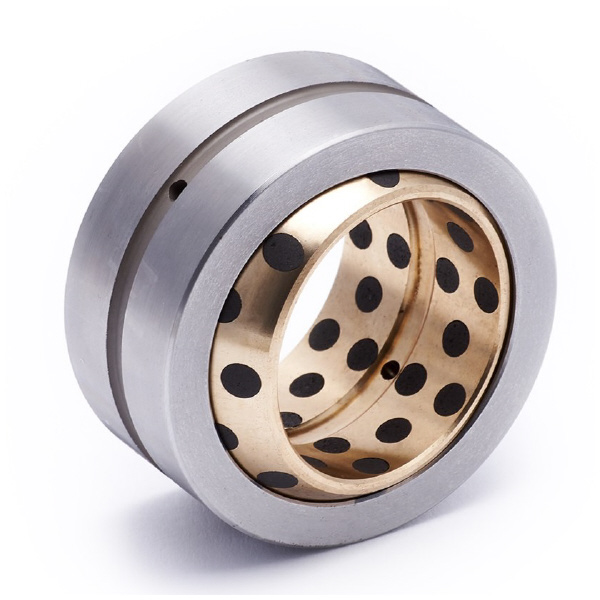

- タイプ：銅合金球面タイプ
- 仕様：RoHS/横入れ仕様
- 材質 内輪：銅合金(SO-2)
- 材質 外輪：S45C調質無電解ニッケルメッキ
- 相手軸公差：d8:一般用(高荷重)/e7:一般用(軽荷重)
- ハウジング穴公差：N7:一般用(高荷重)/H7:一般用(軽荷重)
- d H7(mm)：50(0～+0.025)
- D1 h6(mm)：80(-0.019～0)
- B(mm)：42
- C(mm)：36
- D(mm)：70
- b(mm)：4
- 調芯角α(°)：5
- 許容動的ラジアル荷重Rd(kN)：92.4
- 許容動的スラスト荷重Td(kN)：10
- 許容RdV値(kN・m/min)：92.4
- 呼び：050
- 潤滑剤の種類：固体潤滑剤(GR-1)
- 給油条件：無給油/定期給油(脂)
- 環境条件：大気中
- 許容最高面圧P(N/mm2)：100
- 許容最高速度V(m/min)：15/30
- 許容最高PV値(N/mm2・m/min)：150/200
- 使用温度範囲(℃)：-50～+300/-50～+150
- 比重：7.9
- 硬さ(HB)：210以上
- 伸び(%)：12以上
- 引張強さ(N/mm2)：755以上
- 線膨張係数(×10の-5乗/℃)：1.9
|
| 注意事項 |
- 使用温度は+150℃以下です。+150℃を超える場合は潤滑剤の埋設仕様が異なります。
- 無給脂による使用が可能ですが、給脂用穴から定期給脂することも可能です。
|
