| 用途 |
― |
| 商品説明 |

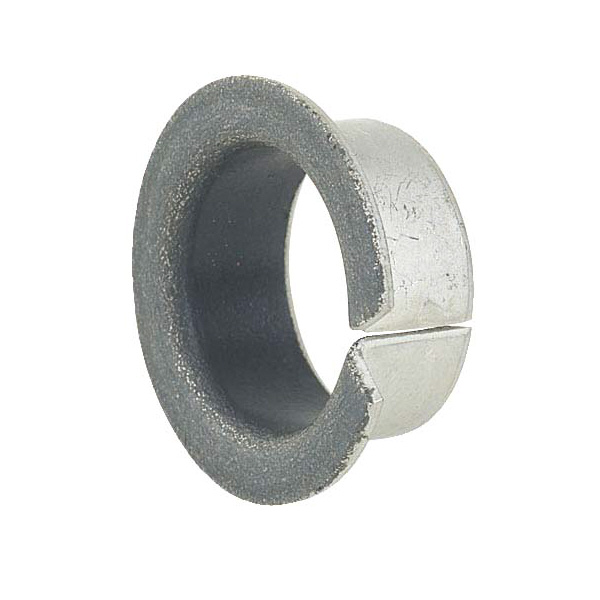

- 鋼裏金上に青銅粉末を多孔質に焼結し、摩擦係数が小さい四ふっ化エチレン樹脂(PTFE)と特殊充填材を含浸被着させ自己潤滑性を改善し、耐摩耗性を向上させた軸受です。
- 無給油で使用できる鉛フリー軸受です。
- 高荷重、衝撃荷重でも優れたすべり性を発揮します。
- 耐摩耗性に優れ、長寿命です。
- 揺動運動・継続運動に適しています。
- スティックスリップを起こしにくく静かな運転が可能です。
|
| 商品スペック |
- タイプ：フランジタイプ
- 仕様：RoHS/鉛フリー
- 材質：SO#936FR
- ハウジング 内径 H7(mm)：10(0～+0.015)
- 軸 外径 公差(mm)：8(-0.040～-0.025)
- ブッシュ寸法 圧入後内径 公差(mm)：8(0～+0.065)
- ブッシュ寸法 外径 公差(mm)：10(+0.025～+0.055)
- ブッシュ寸法 肉厚t 公差(mm)：1.0(-0.025～0)
- d(mm)：08
- D(mm)：15
- L(mm)：06
- 給油条件：無給油
- 許容最高面圧P 非常に遅く動く(N/mm2)：147
- 許容最高面圧P 回転・揺動または摺動(N/mm2)：59
- 許容最高面圧P 荷重変化10万回以下(N/mm2)：29
- 許容最高面圧P 荷重変化1000万回以上(N/mm2)：15
- 使用温度範囲(℃)：-200～+280
- 圧縮強さ(Mpa)：304
- 線膨張係数 軸受け表面に平行(×10の-6乗/℃)：11
- 線膨張係数 軸受け表面に垂直(×10の-6乗/℃)：30
- 熱伝導率W/(m・K)：42
|
| 注意事項 |
- ブッシュの内面あるいは外径を削ったり小さくしたりして使用しないで下さい。
- 相手軸表面粗さは、Ra0.8より良い精度で研磨してください。
- ブッシュの合せ目は、最大荷重部分からできるだけずらしてください。
- ブッシュを圧入する時には、ハウジングに垂直に圧入してください。
- ドライスターは、特別な廻り止めは不要です。
- なじみ運転を行なうと寿命が長くなります。
|
