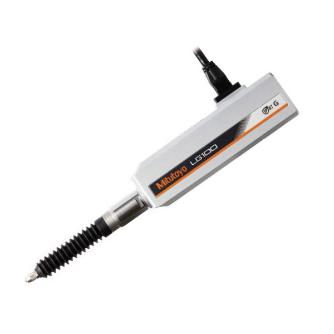

- インラインや測定室でも使用できる高精度ゲージヘッドです。
- 測定範囲全域で繰り返し精度(2σ)、狭範囲精度を保証します。
- 動耐久性5,000万回以上をクリアし、耐油性の高い材料を採用したことで保護等級IP67Gを実現。
- 原点信号出力機能を搭載し、オーバースピードなどのトラブル時にも原点位置の再現が可能です。
- インラインや装置組み込みに適した小型カウンタ(EJカウンタ)と測定室での使用に適した多機能カウンタ(EHカウンタ)に接続可能。
|
| 商品スペック |
- 測定範囲(mm)：25
- 分解能(μm)：0.5
- 指示精度(μm)：1.5+L/50(20℃・L=任意測定長mm)
- 指示精度(μm)：0.5(20℃/任意20μmの範囲)
- 指示精度(μm)：0.3(2σ(20℃))
- 指示精度(μm)：σ<=0.5(σ(20℃))
- 測定力(N)：4.6(縦姿勢)/4.3(横姿勢)/4.0(逆姿勢)
- 検出方式：光学式透過形リニアエンコーダ
- 最大応答速度(m/min)1500
- 出力信号：90°位相差・差動方式波(RS-422適合)
- 最小エッジ間隔(ns(MHz))：250(4)
- 原点信号(Z相)位置：測定子先端(下死点)から約5mm
- 質量(g)：約300
- 測定子：超硬球Φ3mm(取付用ねじ部M2.5(P=0.45)×5)・標準測定子No.901312
- ステム径(mmΦ)：15
- 軸受方式：リニアボールベアリング
- 出力ケーブル長さ(m)：2(本体から直出し)
- コネクタ：【仕様プラグ】HR10A-10P-10P(ヒロセ)/【適合レセプタクル】HR10A-10R-10S(ヒロセ)/【適合ジャック】HR10A-10J-10S(ヒロセ)
- 使用/保存温度範囲(℃)：0～50
- 使用/保存湿度範囲(%RH)：20～80・非結露
- 使用/保存温度範囲(℃)：-10～60
- 使用/保存湿度範囲(%RH)：20～80・非結露
|
| 注意事項 |
- 多機能カウンタ接続:変換プラグ必要 。
- 動耐久性5,000万回以上:測定範囲10mmタイプ。(ミツトヨ試験による実力値)
- 原点繰り返し精度:300mm/s以下の一定速度で同一方向の原点通過による。
|
| 内容品・付属品 |
●測定子交換用キースパナ(No.210187) |
| 原産国 |
日本 |
