| 用途 |
― |
| 商品説明 |

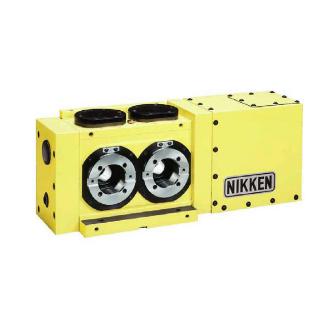

- ワークを多軸(2軸、3軸、4軸)で合理化する円テーブルシリーズ。
|
| 商品スペック |
- テーブル直径(mm)：105
- センタハイト(mm)：105
- クランプ方式：空圧(0.5MPa)
- クランプトルク(N・m)：147
- 割出精度(s)：±30(累積)
- 最高回転速度(min-1)：11.1
- 減速比：1/180
- スピンドル穴径(φmm)：口元φ60H7 φ30貫通
- テーブルT溝巾(mm)：基準溝 16+0.018 0
- モータ軸換算イナーシャ((GD[[の2乗]]/4)kg・平方メートル×10[[の-3乗]])：0.13
- 最小設定単位：0.001度
- 使用モータ・回転数(min[[の-1乗]])：αiF2/5000・2000
- 軸数及びピッチ(mm)：2×120
|
| 注意事項 |
- 外観寸法は、取付けるサーボモータにより異なります。記載はFANUCモータ付またはα21コントローラ付のものを表示しています。
- 軸間ピッチはご要望に合わせて制作もしています。
- 5軸、6軸等超マルチも製作しています。
- 高速回転型 別途ご相談ください。
- L型(モータ左取付)がございます。
- 2スピンドルのM/Cのスピンドルピッチに合わせた4連テーブルもご相談ください。
- ヨーロッパ向け輸出品に関してはCEマークが必要となりますので、発注時に"CEマーク対応"とご指示ください。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
