| 用途 |
●工業用ロボットのアームおよび支柱●オートローダ●トランスファマシン●自動搬送装置●タイヤ成形機●スポット溶接機スピンドル●高速自動塗装ガイド軸●リベッティングマシン●捲線機●放電加工機ワークヘッド●研削盤スピンドル駆動軸●各種変速装置●精密インデックス軸 |
| 商品説明 |
- スプライン軸の外周に１２０度等配された３条の突起部をそれぞれ左右からはさみこむように６条のボール列が配置され、ボール接触部は、アンギュラコンタクト構造により無理な予圧が付与できます。
- ボール循環はスプラインナット内径で行われているため、スプラインナット外径がコンパクトです。
- 予圧を上げてもスムーズな直線転がり運動が得られます。
- 接触角(45度)が大きく変化は少ないため、高い剛性が得られます。
- アンギュララッシがありません。
- 大きなトルクを伝えることができます。
|
| 商品スペック |
- スプラインナット個数(個)：1(1軸に)
- スプライン軸全長(mm)：700
- 精度：並級
- 標準中空スプライン軸：中実スプライン軸
- 回転方向すきま：普通
- 呼び形番：ボールスプライン 中荷重形
- 防塵用部品記号：スプラインナット両側ゴムシール付き
|
| 注意事項 |

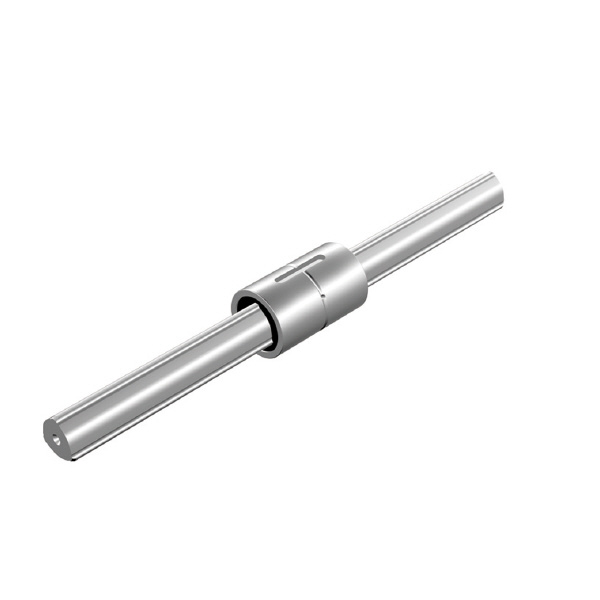

- ＜特記事項＞＞【画像注意事項】LBSのシリーズ画像です。
|
