| 用途 |
●一般産業機械ＸＹ軸●各種搬送装置●自動倉庫●パレットチェンジャ●自動塗装機●各種溶接機 |
| 商品説明 |

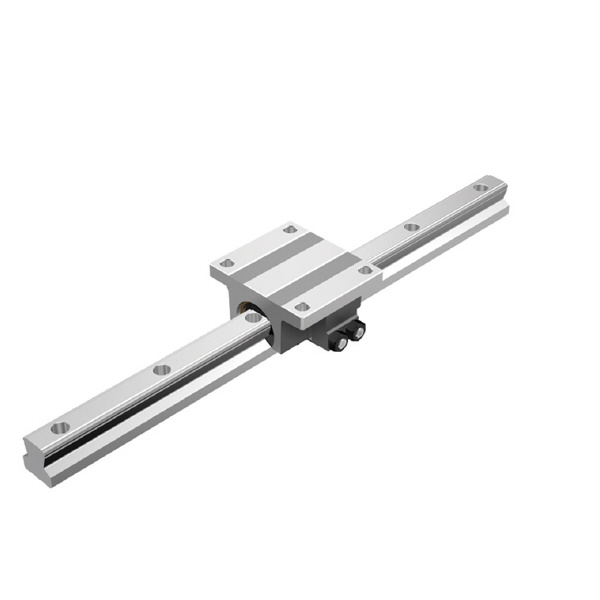

- NSR-TBC形
- LMケースのフランジ部に通し穴加工を施しているため、下から取付けることが可能です。
- LMガイドシリーズの中で唯一、一体形ブロックではなく剛性のある鋳鉄製ケースに、1箇所を120度カットした円筒形のスプライン外筒が組込まれたツーピース構造となっています。従って、ケースとのはめあい面で自動調心ができるので、ラフな取付けで使用することができます。
- あらゆる方向の荷重が負荷できる：4条のボール列は、LMレールの両肩部にそれぞれ2条ずつ配置され、上下左右からの荷重をすべて負荷できます。ただし、自動調心タイプなので、1軸での回転モーメント（M C ）は負荷できません。
- 取付け、精度出しが容易：高い自動調整・自動調心能力を有しているため、2軸の取付精度が出ていない場合でも、LMケースで誤差を吸収し、走行性能に支障をきたさないため、機械の性能を低下させることがありません。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：1600
- LMブロック個数(個)：1(1軸に組合わせる)
- 精度：並級
- 防塵用部品：エンドシール
- ラジアルすきま記号：-5～+5
|
| 注意事項 |
- ＜特記事項＞＞【画像注意事項】NSR-TBCのシリーズ画像です。
|
