| 用途 |
●ＩＣ、ＬＳＩ製造装置●ハードディスクドライブ●ＯＡ機器のスライド部●ウェハ搬送装置●プリント基板組立テーブル●医療機器●電子顕微鏡の電子機器●光学ステージ●ステッパ●プロッタ装置●ＩＣボンダの送り機構●検査装置 |
| 商品説明 |
- RSR-M1W、M1WV形
- 標準タイプに対してLMブロックの全長（L）を長くし、幅（W）を広げ、定格荷重と許容モーメントを大きくしたタイプです。
- LMレールとLMブロックに精密研削加工された2条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートによりボール列を循環させています。
- 高温用ミニチュアLMガイドRSR-M1形は、材料、熱処理、潤滑の独自技術により、最高使用温度を150度までに向上させました。
- 最高使用温度150度：ステンレス鋼製のエンドプレート、高温用ゴム材採用のエンドシールにより最高使用温度150度を実現しました。
- 寸法安定性：寸法安定化処理を施しているので加熱冷却後の寸法安定性に優れています（高温での熱膨張はあります）。
- 優れた耐食性：LMブロック、LMレール、ボールともに耐食性に優れているステンレス鋼を使用しているため、クリーンルームでの使用に最適です。
- 高温用グリース：常温から高温まで温度が変化してもグリースによる転がり抵抗値の変動が小さい高温用グリースを採用しました。【LMレール、LMブロック材料の熱特性】
- 比熱容量：0.481 J/（g･K）
- 熱伝導率：20.67 W/（m･K）
- 平均線膨張係数：11.8×10 -6 /度
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：190
- LMブロック個数(個)：2(1軸に組合わせる)
- 精度：並級
- 防塵用部品：エンドシール
- LMブロックの種類：WV
- ラジアルすきま(μm)：-3～+3
- 高温用LMガイド記号：M1
|
| 注意事項 |

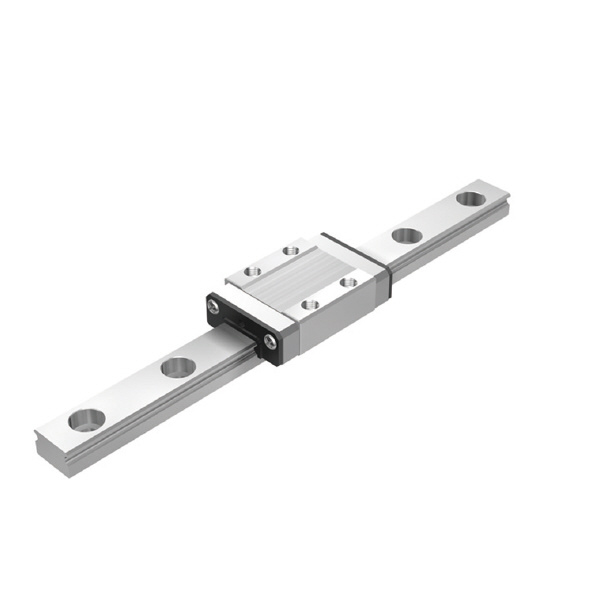

- ＜特記事項＞＞【画像注意事項】RSR-M1WVのシリーズ画像です。
|
