| 用途 |
●放電加工機ＸＹＺ軸●精密テーブル●ＮＣ旋盤ＸＺ軸●組立てロボット●搬送装置●マシニングセンタ●ワイヤカット放電加工機●工具交換装置●木工機 |
| 商品説明 |

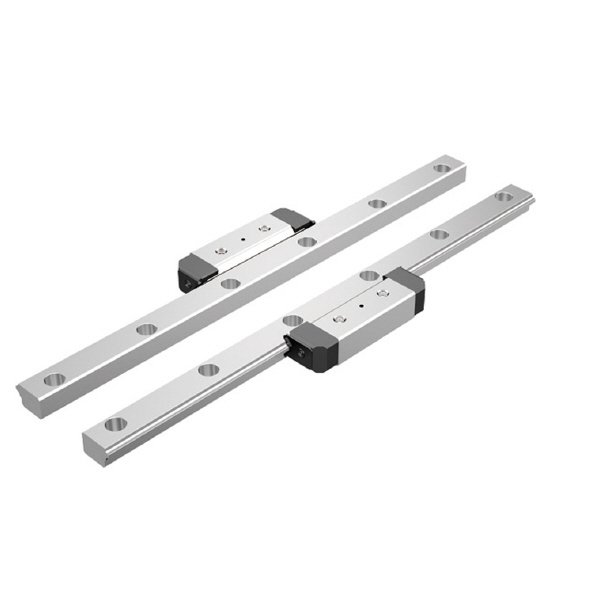

- HR重荷重形
- LMブロックは上下どちらからでも取付けが可能です。
- LMレールとLMブロックに精密研削加工された2条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。LMブロックは、保持プレートでボールを保持しているので、ボールが脱落しません。
- LMレールを転がる2条列のボールが、それぞれの転動面と45度に接触するアンギュラコンタクト構造のため、同じ平面に1セット（同一平面に使用されるLMレール2本とLMブロックを組合わせた場合）組付けると、4方向（ラジアル方向・逆ラジアル方向・横方向）に同一の荷重を負荷させることができます。しかも、断面高さが低いため、コンパクトで安定した直線案内機構が得られます。
- すきま調整が比較的容易なうえ、取付誤差吸収能力にも優れています。
- 簡単な取付け：クロスローラーガイドに比べ、すきま調整や精度出しが容易です。
- 自動調整能力：2軸の平行度やレベルが悪い場合でも、サーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力効果により、予圧を与えても取付誤差を吸収し、スムーズな動作が得られます。
- 4方向等荷重：2軸平行に取付けて使用すれば、LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる取付姿勢での使用が可能です。
- クロスローラーガイドに近似した断面寸法：HR形は、リテーナの移動しない無限運動タイプなので、クロスローラーガイドのようなケージのずれがありません。また、HR形の断面寸法はクロスローラーガイドと近似しているため置換えが可能です。
- ステンレス鋼製もあります：LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：390
- LMブロック個数(個)：2(1軸に組合わせる)
- 精度：精密級
- 防塵用部品：エンドシール
|
| 注意事項 |
- ＜特記事項＞＞【画像注意事項】HRのシリーズ画像です。
|
