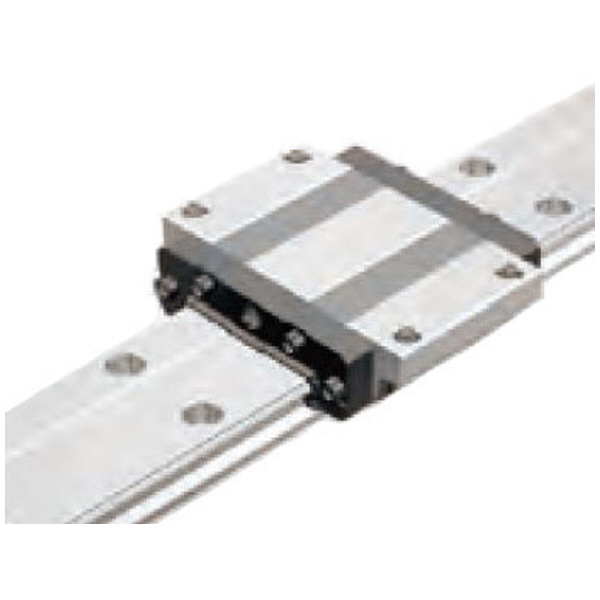

- LMガイド ワイドレール HRW形
- LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
- LMレールを抜いても、ボールは保持プレートで保持されているので脱落しません。(HRW12、14LR形は除く)
- LMブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけれるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
- レール幅を広くし、全高を低くおさえた低重心構造のため、省スペースが要求される箇所、モーメントが作用し、高剛性が要求される箇所などに1軸で使用できます。
- コンパクト重荷重：有効ボール数が多いため、あらゆる方向に高い剛性が得られます。レール幅が広く、1軸でモーメントを十分受けられます。また、レールの断面2次モーメントが大きいため、横方向の剛性も高く、横おさえなどの補強はいりません。
- 自動調整能力：サーキュラーアーク溝の正面組合わせ(ＤＦセット)による自動調整能力効果により、予圧を与えても取付誤差を吸収できます。
- LMブロックのフランジ部にタップ加工を施しています。
- 上下どちらからでも取付けることができます。
- エンドシール付き。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：580
- LMブロック個数(個)：1(1軸に組合わせる)
- 精度：並級
- 防塵用部品：エンドシール
- LMブロックの種類：CA
- ラジアルすきま記号：-4～+2
|
| 注意事項 |
- ＜注意・使用条件＞＞

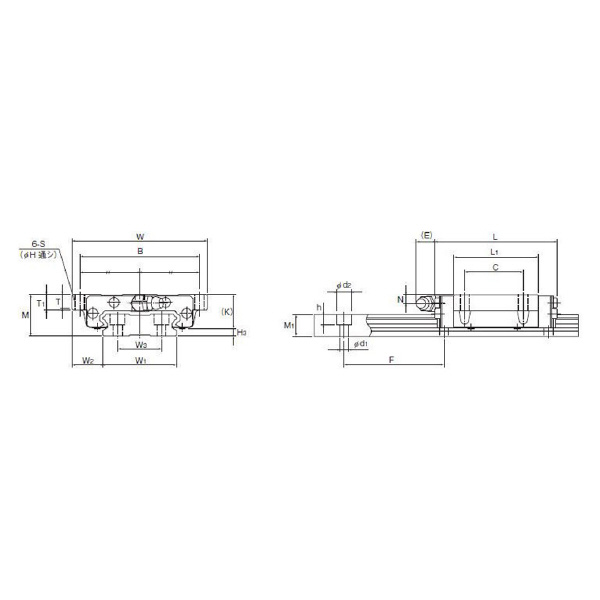

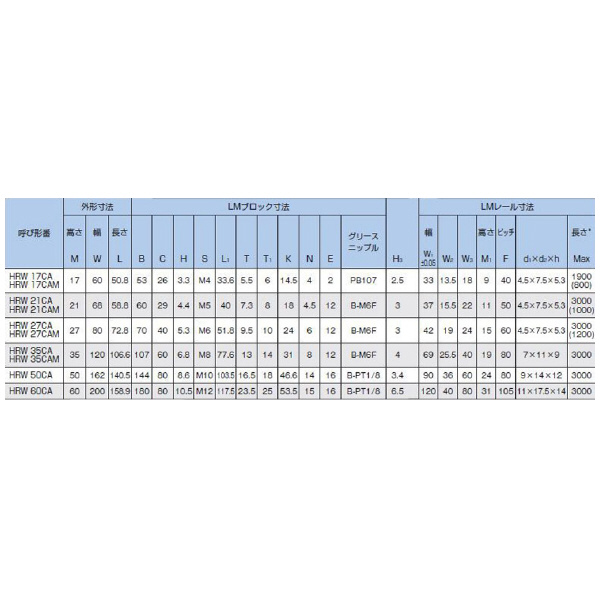

- 長さMaxは、LMレーンの標準最大長さを示します。
- 静的許容モーメント 1個：LMブロック1個における静的許容モーメント値、2個密着：LMブロックを2個密着した状態での静的許容モーメント値。＜＜特記事項＞＞【画像注意事項】LMガイドHRW形シリーズ画像です。
|
