| 用途 |
●ICのプリント基板穴明機Ｚ軸●小型放電加工機Ｚ軸●ローダ●マシニングセンタ●ＮＣ旋盤●ロボット●ワイヤカット放電加工機●ＡＰＣ●半導体・液晶製造装置●測定器●ウェハ搬送装置●建設設備●鉄道車輌 |
| 商品説明 |

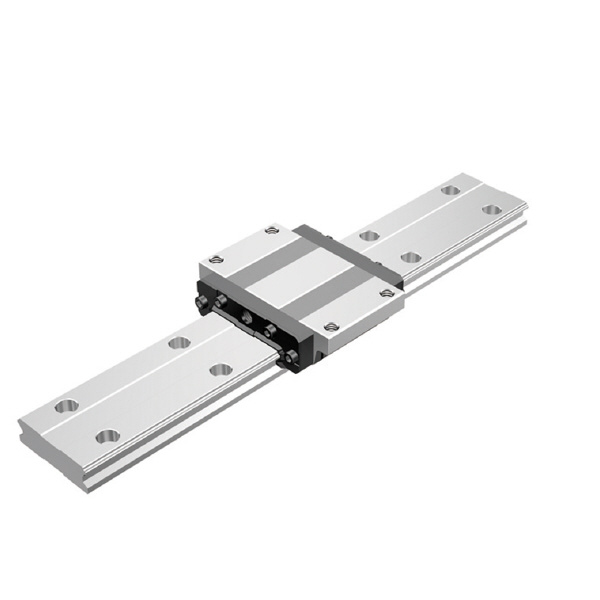

- HRW-CA形
- LMブロックのフランジ部にタップ加工を施したタイプです。上下どちらからでも取付けが可能です。
- LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
- LMレールを抜いても、ボールは保持プレートで保持されているので脱落しません。（HRW12、14LR形は除く）
- LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
- レール幅を広くし、全高を低くおさえた低重心構造のため、省スペースが要求される箇所、モーメントが作用し、高剛性が要求される箇所などに1軸で使用できます。
- コンパクト重荷重：有効ボール数が多いため、あらゆる方向に高い剛性が得られます。レール幅が広く、1軸でモーメントを十分受けられます。また、レールの断面2次モーメントが大きいため、横方向の剛性も高く、横おさえなどの補強はいりません。
- 自動調整能力：THK独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：550
- LMブロック個数(個)：1(1軸に組合わせる)
- 精度：精密級
- 防塵用部品：エンドシール
- LMブロックの種類：CA
- ラジアルすきま記号：-7～-3
|
| 注意事項 |
- ＜特記事項＞＞【画像注意事項】【注】画像はHRW-CR.jpgがあるが、カタログと形が微妙に違う
|
