| 用途 |
●マシニングセンタ●ＮＣ旋盤●重切削用工作機械のＸＹＺ軸●研削盤の砥石台送り軸●重モーメント高精度が要求される場所●ＮＣフライス盤●プラノミラー●門型五面加工機●放電加工機Ｚ軸●ワイヤカット放電加工機●立体駐車場●食品機械●試験機●車両ドア●プリント基板穴明機●ＡＴＣ●建設設備機械●シールドマシン●半導体・液晶製造装置 |
| 商品説明 |

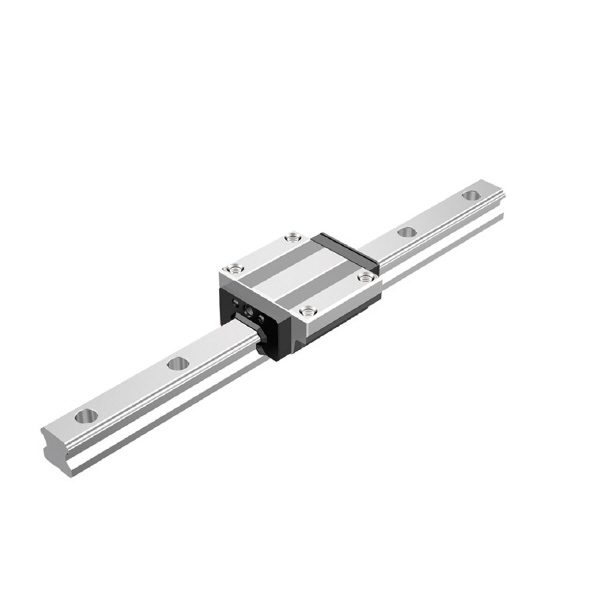

- HSR-R形
- LMブロック幅（W）を狭くし、タップ加工を施したタイプで、コンパクトな設計に最適です。
- LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
- LMレールを抜いてもボールは保持プレートで保持されているので脱落しません（HSR 8、10、12形は除く）。
- LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
- 断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。
- 4方向等荷重：LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。
- 高剛性形：バランスの良い4条列配列なので十分な予圧が与えられ、無理なく4方向の剛性を高めることができます。
- 自動調整能力：THK独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力の効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
- 優れた耐久性：予圧や偏荷重に対してもボールの差動すべりはなく、滑らかな動作が得られ、耐摩耗性に優れているため、長期間にわたり精度を維持します。
- ステンレス鋼製もあります：LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：430
- LMブロック個数(個)：1(1軸に組合わせる)
- 精度：精密級
- 防塵用部品：エンドシール
- LMブロックがステンレス鋼：M
- LMブロックの種類：R
- LMレールがステンレス鋼：M
- ラジアルすきま記号：-6～-2
|
| 注意事項 |
- ＜特記事項＞＞【画像注意事項】HSRのシリーズ画像です。
|
