| 用途 |
●平面研削盤テーブル●工具研削盤テーブル●放電加工機●プリント基板穴明機●チップマウンタ●高速搬送装置●ロボット走行部●マシニングセンタ●ＮＣ旋盤●五面加工機テーブル●搬送装置●プレス金型案内部●検査装置●試験機●食品機械●医療機器●三次元測定器●包装機械●射出成形機●木工機●超精密テーブル●半導体・液晶製造装置 |
| 商品説明 |

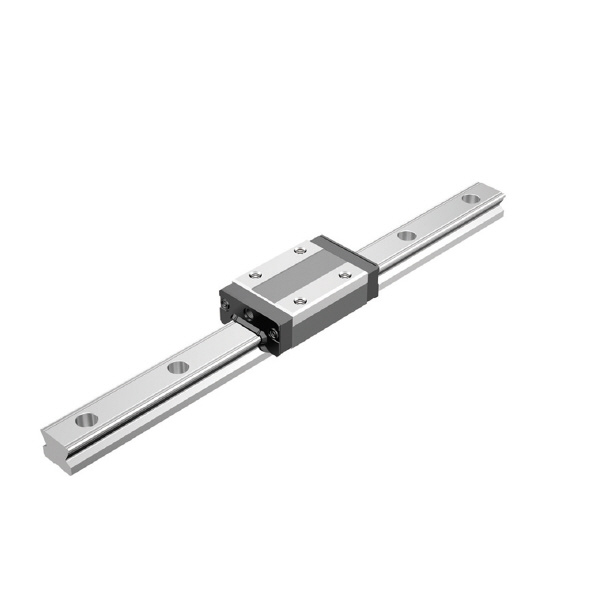

- SR-W形
- LMブロックの幅（W）を狭くし、タップ加工を施したタイプです。
- LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
- LMブロックをLMレールから抜いてもボールは保持プレートで保持されているので脱落しません。
- 断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。
- コンパクト重荷重：断面高さが低いコンパクトなタイプで、ラジアル方向の荷重に強いボール接触構造のため水平案内部に最適です。
- 取付精度出しが容易：2軸の平行度やレベルの精度誤差を無理なく吸収できる自動調整タイプなので、高精度でなめらかな動きが得られます。
- 静音タイプ：各ボール列のリターン部は、エンドプレートの案内部により、ボールはスムーズに循環するよう設計されているので、音の小さい転がり運動が得られます。
- 優れた耐久性：予圧や偏荷重に対しても、ボールの差動すべりが小さく、耐摩耗性に優れ、長期間の精度維持が可能です。
- ステンレス鋼製もあります：LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：460
- LMブロック個数(個)：1(1軸に組合わせる)
- 精度：上級
- 防塵用部品：エンドシール+サイドシール+インナシール
- LMブロックの種類：W
- ラジアルすきま記号：-5～+2
|
| 注意事項 |
- ＜特記事項＞＞【画像注意事項】SRのシリーズ画像です。
|
