| 用途 |
●自動盤・小型旋盤での穴あけ加工に。 |

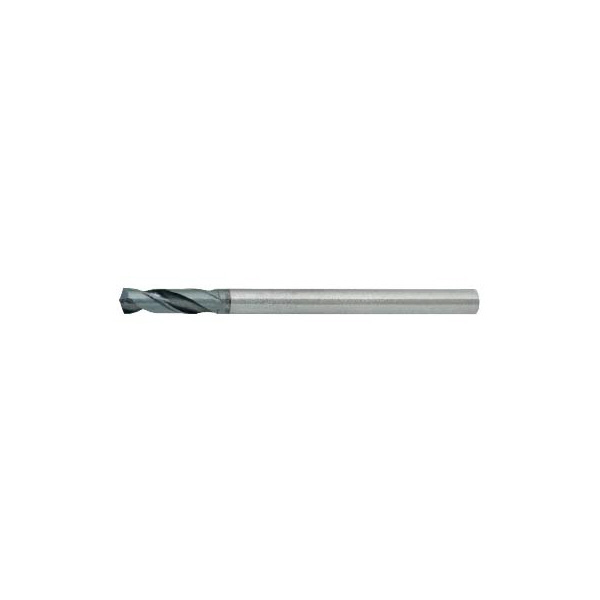

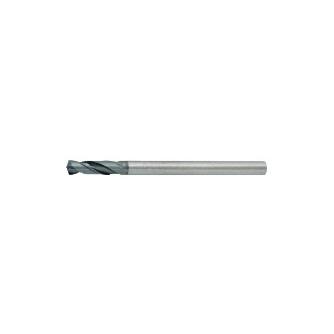

| 商品説明 |
- 切れ味と耐久性を両立した新刃先処理:三菱独自の新刃先処理により、切れ刃の安定性を保ち優れた耐欠損性、耐摩耗性を発揮します。
- PVDコーテッド材種 DP102A:潤滑性と耐熱性に優れ、特に低速から中速領域の切削条件下において、優れた耐摩耗性を発揮します。
- タフでユニークなフォルム:首下部の長さが最小限となる独自デザインを採用し、工具剛性の向上と切りくず排出性の確保を両立させました。
- 切りくず排出領域をテーパ部にかけて設定することで、従来のデザインよりも工具剛性が50%程度向上し、高精度加工を実現します。
|

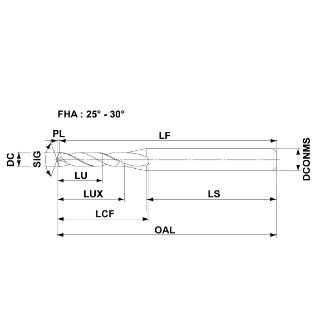

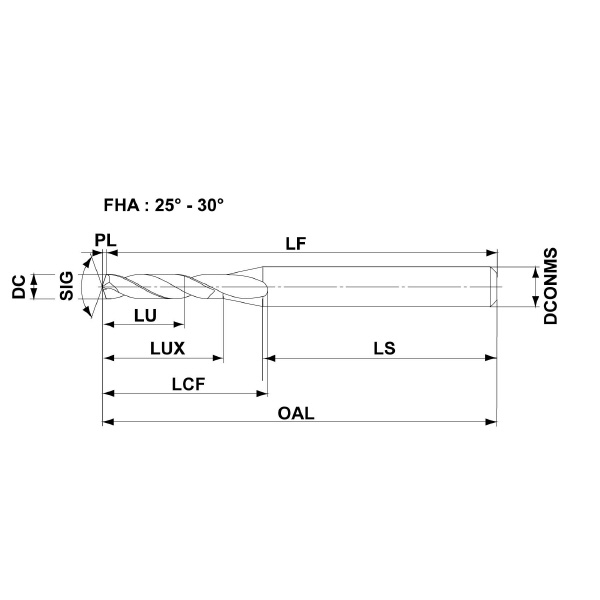

| 商品スペック |
- 刃径(mm)：1.6
- シャンク径(mm)：3
- 先端角(°)：135
- 機能長さ(mm)：44.7
- 全長(mm)：45
- 首下長さ(mm)：10.1
- 使用可能長さ(mm)：3.5
- 溝長(mm)：10.2
- ねじれ角(°)：25
- L/D：2
- 先端と肩部の寸法差(mm)：0.3
- 刃数：2
- ドリル直径の許容差：-0.014～0
- オイルホール：なし
- シャンク径許容差(mm)：-0.06～0
- 材質：超極微粒子超硬
- シンニング：XRシンニング
- 表面処理：DP102A
- コーティングタイプ：PVDコーティング
|
| 注意事項 |
- 本製品は小型旋盤の加工スペースに合わせて設計されているため、LU寸法を超える加工深さは推奨いたしません。
- ドリルの取り付け振れ精度は0.03mm以下にて保持してください。
|
