| 用途 |
●ＩＣ、ＬＳＩ製造装置●ハードディスクドライブ●ＯＡ機器のスライド部●ウェハ搬送装置●プリント基板組立テーブル●医療機器●電子顕微鏡の電子機器●光学ステージ●ステッパ●プロッタ装置●ＩＣボンダの送り機構●検査装置 |
| 商品説明 |
- SRS形の標準タイプです。
- ボールリテーナ入りLMガイドSRS形はコンパクトボディの中に2条の転動面を設けた構造で、各方向の荷重を受けられ、省スペースが要求される箇所、モーメントが作用する箇所などにも1軸で使用できます。
- さらにボールリテーナの採用によりボールの相互摩擦がないので、高速性に優れ、低騒音・好音質・長寿命・長期メンテナンスフリーを実現しました。
- 低発塵・防錆：ボールリテーナによりボール同士の相互摩擦がなくなり、グリース保持力が向上するので、発塵が低減されます。また、LMブロックとLMレールに防錆効果の高いステンレス鋼を採用しています。
- コンパクト：レール断面高さは低く抑えており、左右ボール1条列のコンパクトな構造なので、省スペース部への取付けが可能です。
- 軽量化：LMブロックの一部（ボール逃げ穴まわり等）をインサート成形により樹脂材で形成しているので、軽量化された低慣性タイプです。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：280
- LMブロック個数(個)：2(1軸に組合わせる)
- 精度：上級
- 防塵用部品：エンドシール
- LMレールがステンレス鋼：M
- ラジアルすきま記号：-10～0
|
| 注意事項 |

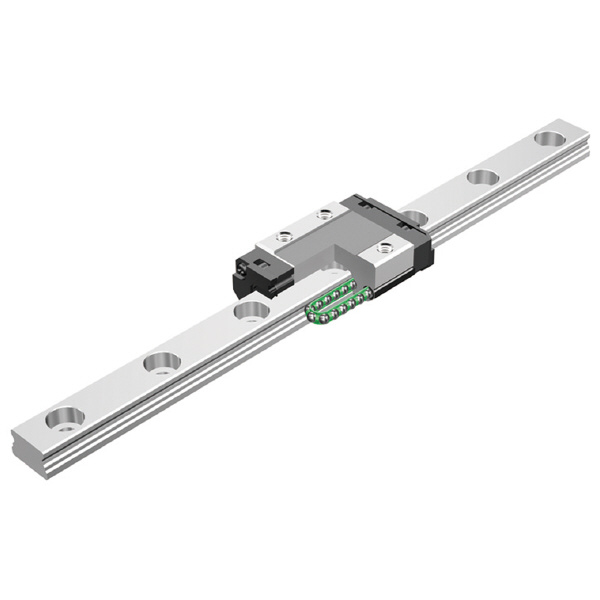

- ＜特記事項＞＞【画像注意事項】SRSのシリーズ画像です。
|
