| 用途 |
― |
| 商品説明 |

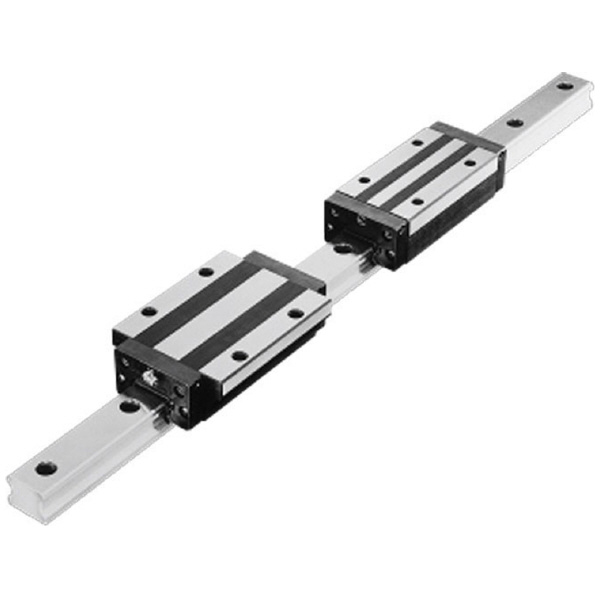

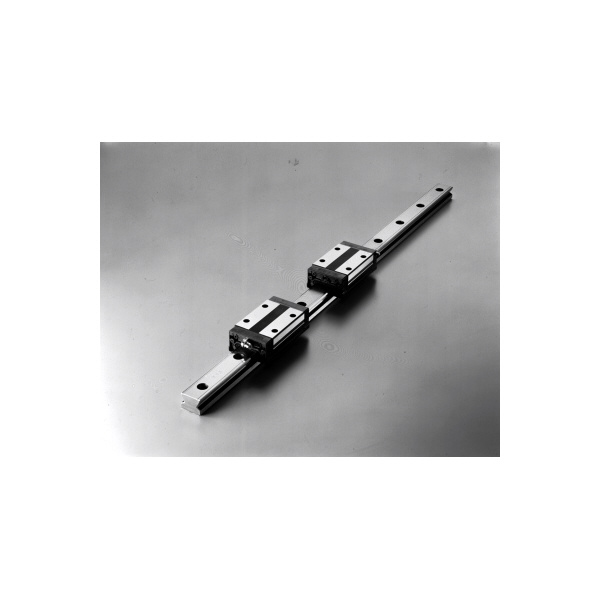

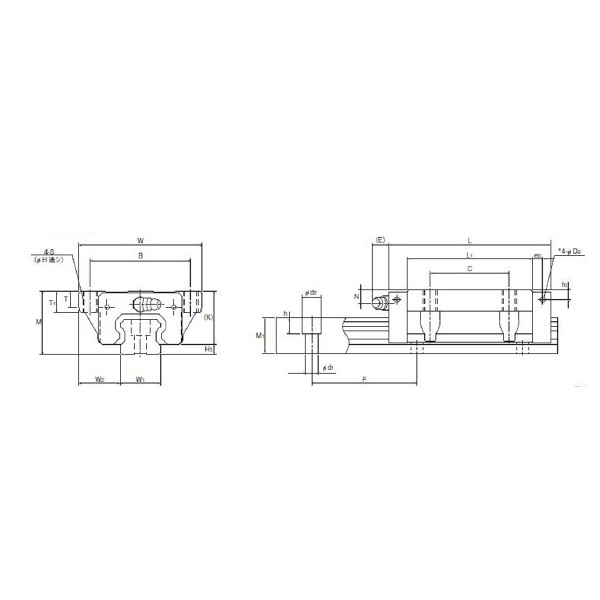

- ボールリテ－ナ入りLMガイド 世界標準 SHS形
- LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、ボールリテ－ナとLMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
- LMブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけれるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
- 断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。
- 自動調整能力：サーキュラーアーク溝の正面組合わせ(ＤＦセット)による自動調整能力効果により、予圧を与えても取付誤差を吸収できます。
- 世界標準となった総ボールLMガイドHSR形に準じた寸法設計です。
- LMブロックのフランジ部にタップ加工を施しています。
- 上下どちらからでも取付けが可能です。
- テーブルに取付ボルト用の貫通穴があけられない場合に使用します。
- エンドシール+サイドシール+インナシール付き。
|
| 商品スペック |
- 種類：LMガイド
- LMレール長さ(mm)：2200
- LMブロック個数(個)：2(1軸に組合わせる)
- 精度：並級
- 防塵用部品：エンドシール+サイドシール+インナシール
- LMブロックの種類：C
- ラジアルすきま記号：-9～0
|
| 注意事項 |
- ＜注意・使用条件＞＞
- この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
- 横ニップル用下穴はLMブロック内への異物の侵入を避けるため貫通しておりません。
- 長さMaxは、LMレールの標準最大長さを示します。
- 静的許容モーメント 1個：LMブロック1個における静的許容モーメント値、2個密着：LMブロックを2個密着した状態での静的許容モーメント値。＜＜特記事項＞＞【問合せ】

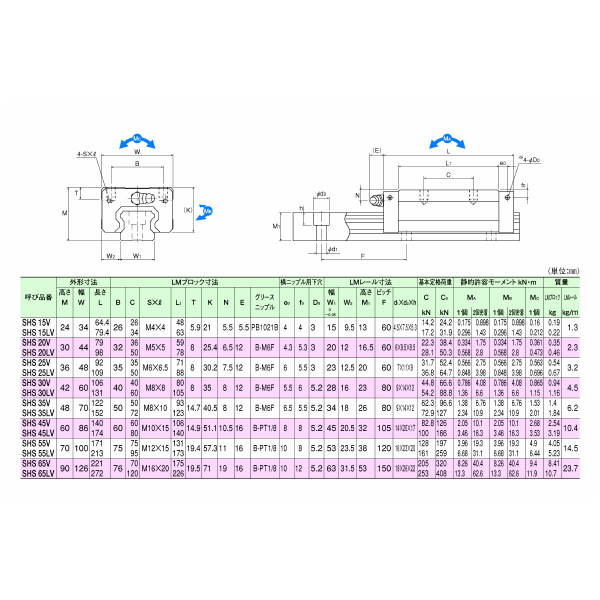

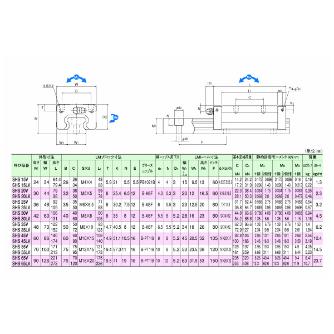

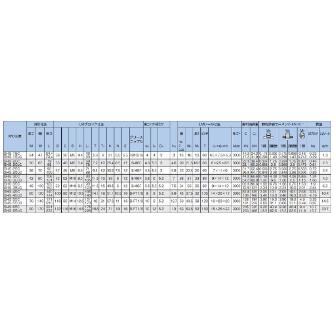

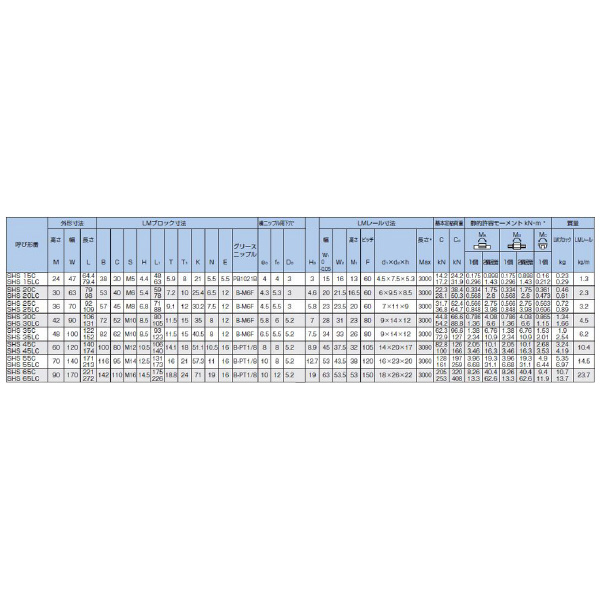

- ご指示いただければグリースニップルの取付けは行います。【画像注意事項】LMガイドSHS形シリーズ画像です。
|
| 内容品・付属品 |
― |
