| 用途 |
●おねじ取付用。 |
| 商品説明 |
- 高圧用。
- 本体材質には耐食性に優れたステンレス鋼(SUS304)を採用。海洋開発など厳しい環境下での使用に適しています。
- ステンレス製でありながら鋼鉄製と同等の最高使用圧力21.0MPa(214kgf/cm2)を実現。
- 接続後の不意な分離を防止するスリーブロック機構を装備。
- ソケット・プラグともに自動開閉バルブを内蔵し、分離時に流体の流出を防止。
- シール材質に水素添加ニトリルゴム(HNBR)を採用し、幅広い流体に対応。
|
| 商品スペック |

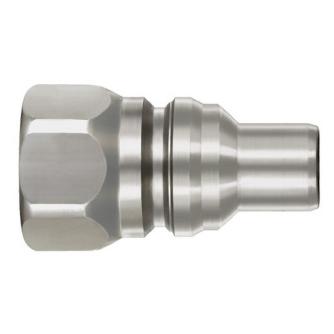

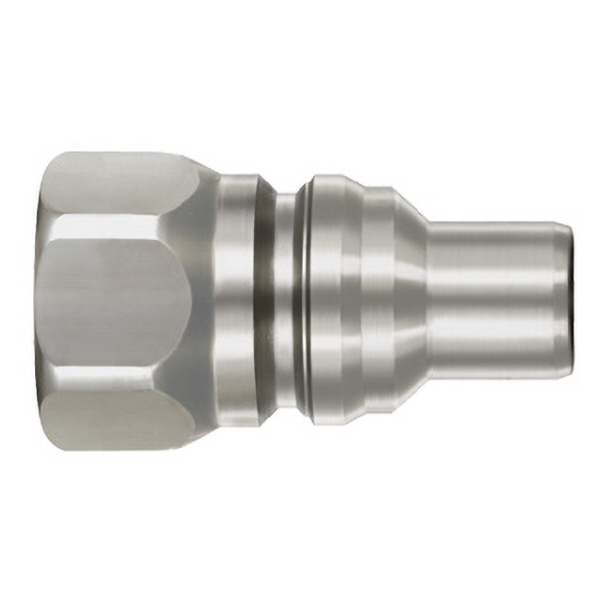

- 商品タイプ：プラグ
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：21.0｛214｝
- 使用温度範囲(℃)：-20～+120
- 本体材質：ステンレス鋼(SUS304)
- 適用流体：作動油、水、ガス(フロンガス以外)
- シール材質：水素添加ニトリルゴム(フロンガス以外)
- サイズ(mm)：R1/2(相手側)
- 接続種類：おねじ(相手側)
- 推奨最大締付トルク(N・m)：70
- 推奨最大締付トルク(kgf・cm)：714
- 質量(g)：152
- 耐圧力(MPa｛kgf/cm2｝)：31.5｛321｝
- C(mm)：39
- H(mm)：六角30
- L(mm)：59
- T：Rc1/2
- ΦD(mm)：33
- 表示記号：HNBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- シール材質はフロンガスに適用しません。
- 互換性:サイズが異なる場合は接続できません。
|
