(株)大阪ジャッキ製作所

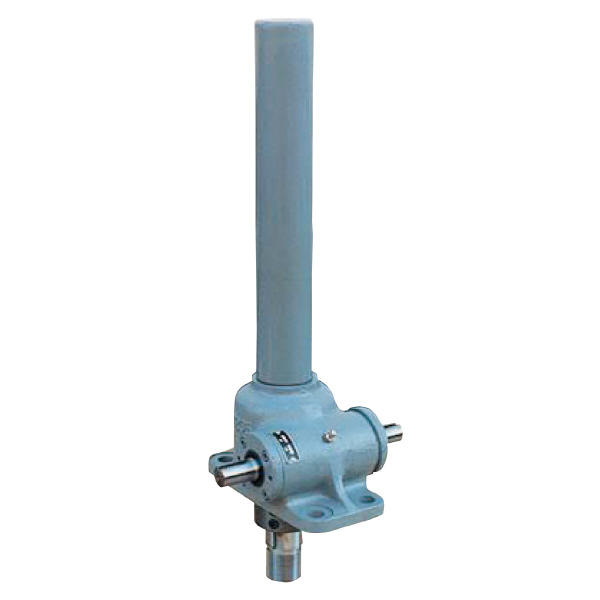

PR形ウォームギヤジャッキ PR20L350

  • 型番:PR20L350
  • 発注コード:OJP69
  • メーカー商品コード:121701
  • JANコード:―

仕切価格
標準価格

注文単位 1個
  • ※11/21 23:30 時点の情報です


用途 ●扉開閉装置。●医療機器。●レベル調整装置。●精密移動装置。●バルブ開閉装置。●台車移動装置。●寸法調整。●反転装置。●昇降装置。●荷役装置。●測定機器。●重機械。
商品説明
  • このPR形は主として荷重を下へ押し付ける際に使用されます。
  • 引き上げ力は押し下げ力の1/2です。
  • 荷重はスクリュで自己保持ができます。
  • スクリュ回転防止用キー付です。
商品スペック
  • ギヤ比:24:1(低速形)
  • 押力(kN):200
  • 引力(kN):100
  • 揚程(ストローク)(mm):350
  • ウォーム軸ー回転当たりのスクリュ移動量(mm):1/2
  • スクリュ外径(mm):70
  • ねじリード(mm):12
  • 許容回転数(rpm):1000(1条)
  • 押力(tf):20
  • 引力(tf):10
  • オーバーハング荷重(kN):1.3
  • 起動トルク(N・m):約120
  • 効率(%):15
  • 使用温度範囲(℃):-5~+80(周囲温度50℃以内)
  • 質量(揚程350mmの場合)(kg):約73
  • 定格荷重時の最高回転数(rpm):375(1条)
  • 無負荷トルク(N・m):約7
注意事項
  • ウォームギヤジャッキの取付ボルトは強度区分8.8以上をご使用してください。
  • 標準機種にはスクリュのエンドブレートあるいはストッバーは付属していません。
内容品・付属品 ●取扱説明書
原産国
特記事項
