| 用途 |
●扉開閉装置。●医療機器。●レベル調整装置。●精密移動装置。●バルブ開閉装置。●台車移動装置。●寸法調整。●反転装置。●昇降装置。●荷役装置。●測定機器。●重機械。 |
| 商品説明 |

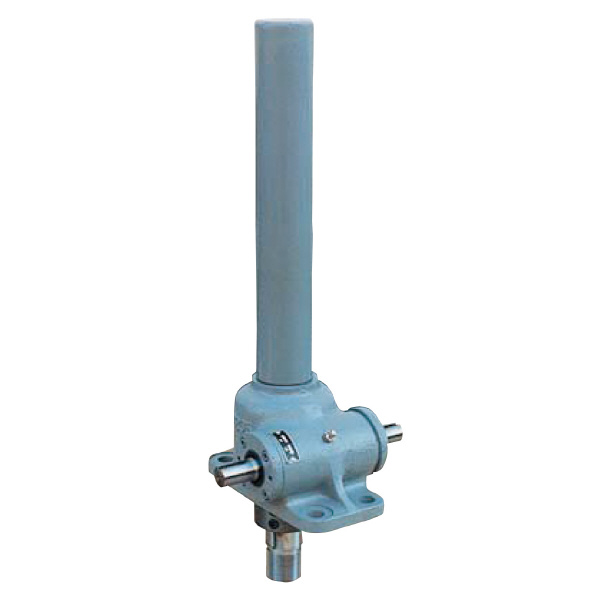

- このPR形は主として荷重を下へ押し付ける際に使用されます。
- 引き上げ力は押し下げ力の1/2です。
- 荷重はスクリュで自己保持ができます。
- スクリュ回転防止用キー付です。
|
| 商品スペック |
- ギヤ比：18:3(高速形)
- 押力(kN)：50
- 引力(kN)：25
- 揚程(ストローク)(mm)：350
- ウォーム軸ー回転当たりのスクリュ移動量(mm)：1/1
- スクリュ外径(mm)：42
- ねじリード(mm)：6
- 許容回転数(rpm)：1200(3条)
- 押力(tf)：5
- 引力(tf)：2.5
- オーバーハング荷重(kN)：0.7
- 起動トルク(N・m)：約50
- 効率(%)：18
- 使用温度範囲(℃)：-5～+80(周囲温度50℃以内)
- 質量(揚程350mmの場合)(kg)：約22
- 定格荷重時の最高回転数(rpm)：450(3条)
- 無負荷トルク(N・m)：約1.5
|
| 注意事項 |
- ウォームギヤジャッキの取付ボルトは強度区分8.8以上をご使用してください。
- 標準機種にはスクリュのエンドブレートあるいはストッバーは付属していません。
|
| 内容品・付属品 |
●取扱説明書 |
