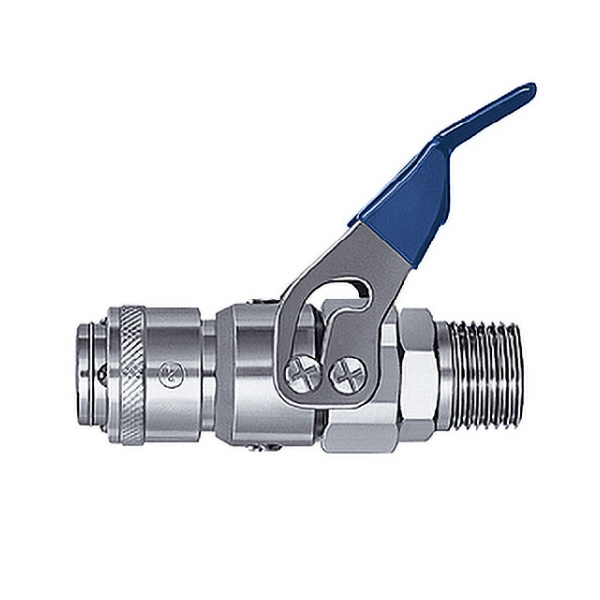

| 用途 |
●パージ機構付き空気元配管用。 |
| 商品説明 |
- 低圧用。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。ソケットの内圧の影響を受けません。
- 接続後でも独自のレバー操作によってバルブの開閉が自由自在。
- 分離時には、レバー操作でプラグ側配管部の空気を排出し、不快な反動と音を解消。
- プラグを接続しないと、レバー操作ができずバルブが開かない安心設計。
- 流体はソケット側からプラグ側に流します。
- 互換性:「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。「ハイカプラ」の400型・600型・800型と接続できます。
|
| 商品スペック |
- 商品タイプ：ソケット
- 取付サイズ：Rc3/4(相手側)
- 最高使用圧力(MPa)：1.0
- 材質(本体)：真ちゅう(クロムめっき)
- 適用流体：空気
- シール材質：ニトリルゴム
- バルブ構造：片路開閉型
- 使用温度範囲(℃)：-20～+60
- 最高使用圧力(kgf/cm2)：10
- E1(mm)：61.5
- E2(mm)：82
- H(mm)：六角30
- L(mm)：97
- T：R3/4
- ΦB(mm)：18
- ΦC(mm)：37.5
- ΦD(mm)：35
- 最小断面積(mm2)：94
- 質量(g)：424
- 取付形状：おねじ
- 推奨最大締付トルク(N・m｛kgf・cm｝)：50｛510｝
- 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
