| 用途 |
●空圧機器、理化学機器、医療機器などの幅広い配管用。●めねじ取付用。 |
| 商品説明 |
- 低圧用。
- 小型・モジュール化が進む分野に適しています。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- 耐食性を考慮し、本体部にはクロムめっきを施した真ちゅうを採用。長期にわたり安定した性能を発揮します。
- 互換性:ソケットとプラグは取付形状にかかわらず接続できます。
|
| 商品スペック |

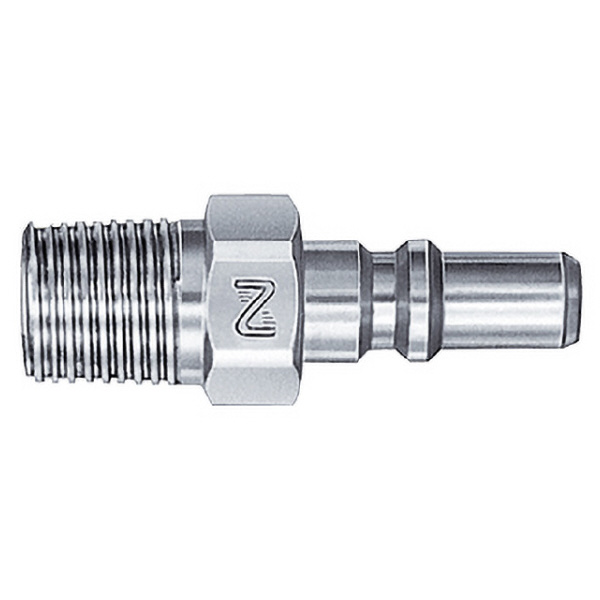

- 商品タイプ：プラグ
- バルブ構造：片路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- 本体材質：真ちゅう(クロムめっき)
- 適用流体：空気、水
- サイズ(mm)：Rc1/4(相手側)
- 接続種類：めねじ(相手側)
- 推奨最大締付トルク(N・m)：9
- 取付形状：おねじ
- 推奨最大締付トルク(kgf・cm)：92
- 質量(g)：19.5
- 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
- C(mm)：15.2
- H(mm)：六角14
- L(mm)：32.5
- T：R1/4
- ΦB(mm)：4
- ΦD(mm)：15.2
|
| 注意事項 |
- ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
|
