| 用途 |
●空圧機器、理化学機器、医療機器などの幅広い配管用。●おねじ取付用。 |
| 商品説明 |
- 低圧用。
- 小型・モジュール化が進む分野に適しています。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
- 耐食性を考慮し、本体部にはクロムめっきを施した真ちゅうを採用。長期にわたり安定した性能を発揮します。
- 互換性:ソケットとプラグは取付形状にかかわらず接続できます。
|
| 商品スペック |

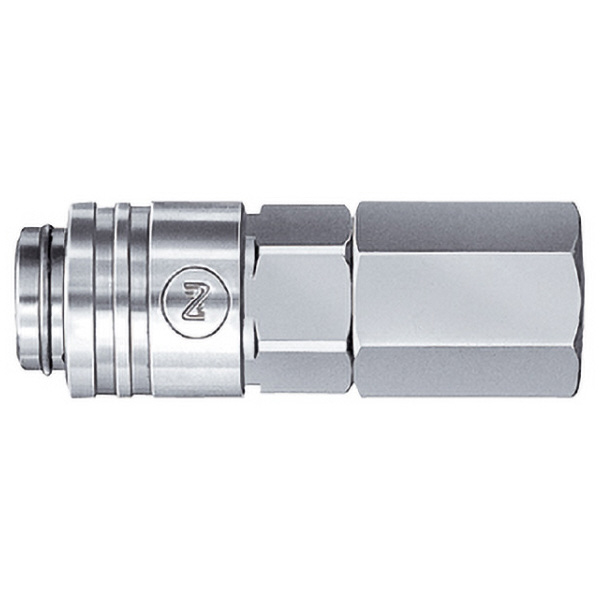

- 商品タイプ：ソケット
- バルブ構造：片路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- 使用温度範囲(℃)：-20～+80
- 本体材質：真ちゅう(クロムめっき)
- 適用流体：空気、水
- シール材質：ニトリルゴム
- サイズ(mm)：R1/8(相手側)
- 接続種類：おねじ(相手側)
- 推奨最大締付トルク(N・m)：5
- 取付形状：めねじ
- 推奨最大締付トルク(kgf・cm)：51
- 質量(g)：29.5
- 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
- H(mm)：六角13
- L(mm)：38.8
- T：Rc1/8
- ΦB(mm)：4
- ΦD(mm)：14
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
|
