| 用途 |
●流路双方向型空気配管用。●ホース取付用。 |
| 商品説明 |
- 低圧用。
- 工場内の空気配管から空圧機器のホース接続まで幅広い用途。
- 重要な構成部品には熱処理を施し強度を向上。特に耐摩耗・耐久性に優れています。
- 幅広い空圧用途に対応できるようサイズ・取付形状を標準化しています。
- 互換性:「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
|
| 商品スペック |

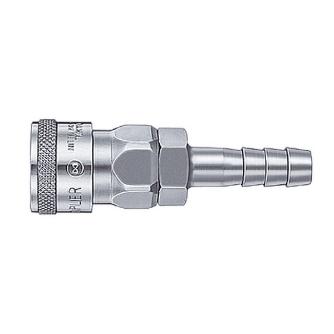

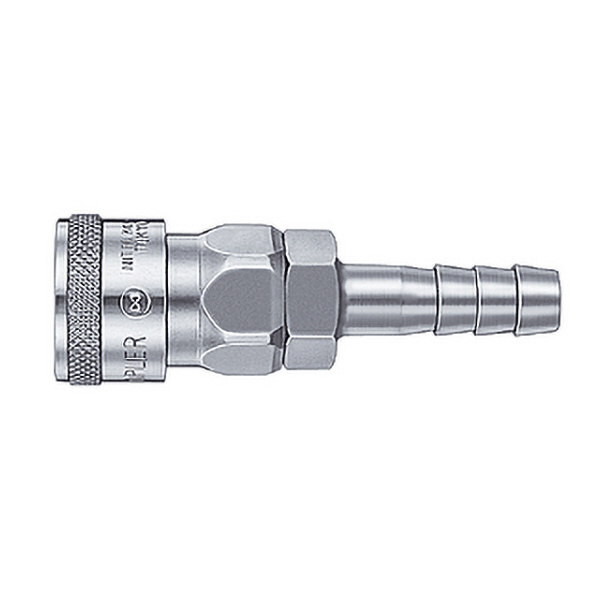

- 商品タイプ：ソケット
- 取付サイズ：3/8(相手側)
- 最高使用圧力(MPa)：1.5
- 材質(本体)：鋼鉄(クロムめっき)
- 適用流体：空気
- シール材質：ニトリルゴム
- バルブ構造：片路開閉型
- 使用温度範囲(℃)：-20～+80
- 最高使用圧力(kgf/cm2)：15
- A(mm)：34
- L(mm)：76.5
- ΦB(mm)：7.5
- ΦD(mm)：26.5
- ΦT(mm)：11.3
- 質量(g)：102
- 取付形状：ホースニップル
- 耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
