| 用途 |
●大口径・低圧用。●めねじ取付用。 |

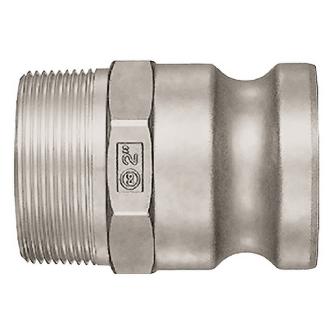

| 商品説明 |
- 低圧用。
- 液体・気体・粉体の搬送に、幅広く使用できます。
- 端面シール構造なので内面に凹凸が少なく、スムーズな流体搬送を実現。
- 接続寸法が米軍規格A-A-59326(MIL-C-27487)に準拠している製品と接続できます。
- 幅広い用途に対応できるよう各種の本体材質、サイズ、取付形状を標準化しています。
- ストッパー機能で安全性をさらにアップ。
- 互換性:同じサイズであれば、プラグとソケットは取付形状にかかわらず接続できます。
|
| 商品スペック |
- 商品タイプ：プラグ
- バルブ構造：両路開放型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.8｛18｝
- 本体材質：ステンレス鋼
- 適用流体：水、空気、作動油、粉体、蒸気
- サイズ(mm)：Rc3/4(相手側)
- 接続種類：めねじ(相手側)
- 推奨最大締付トルク(N・m)：90
- 取付形状：おねじ
- 推奨最大締付トルク(kgf・cm)：918
- 質量(g)：175
- 耐圧力(MPa｛kgf/cm2｝)：2.7｛27｝
- C(mm)：27
- H(mm)：八角33
- L(mm)：59
- T：R3/4
- ΦB(mm)：19
|
| 注意事項 |
- 商品改良のため、一部の外観・寸法および質量が異なる場合がありますので、ご了承ください。
- 蒸気・熱水は温度によってシール材質に損傷を与えることがあります。
- 耐圧力は+20℃時における圧力値。温度が高くなるにつれ圧力値は低下します。
- 真空用途適合性(樹脂製):単体時および接続時ともに真空用途には使用できません。
|
