| 用途 |
●大口径・低圧用。●ホース取付用。 |
| 商品説明 |
- 低圧用。
- 液体・気体・粉体の搬送に、幅広く使用できます。
- 端面シール構造なので内面に凹凸が少なく、スムーズな流体搬送を実現。
- "特殊リップパッキン"を採用し、レバー操作荷重を低減しています。
- 接続寸法が米軍規格A-A-59326(MIL-C-27487)に準拠している製品と接続できます。
- 幅広い用途に対応できるよう各種の本体材質、サイズ、取付形状を標準化しています。
- ストッパー機能で安全性をさらにアップ。
- 互換性:同じサイズであれば、プラグとソケットは取付形状にかかわらず接続できます。
|
| 商品スペック |

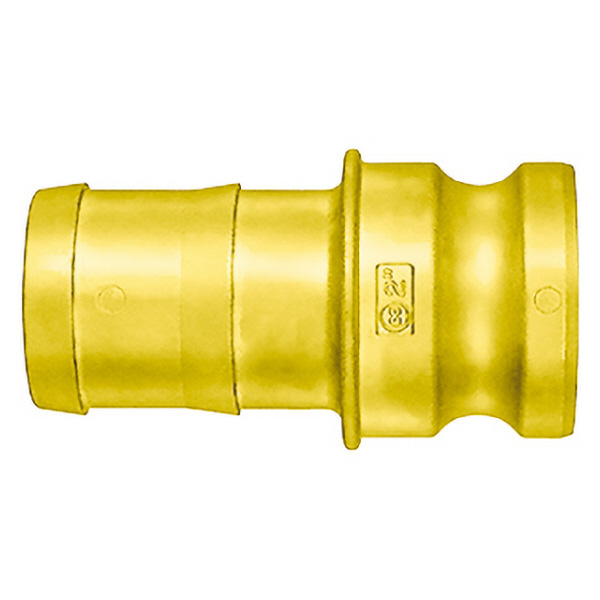

- 商品タイプ：プラグ
- バルブ構造：両路開放型
- 最高使用圧力(MPa｛kgf/cm2｝)：0.7｛7｝
- 本体材質：銅合金
- 適用流体：水、空気、作動油、粉体、蒸気
- サイズ(mm)：4(相手側)
- 接続種類：ホース(相手側)
- 取付形状：ホースニップル
- 質量(g)：3500
- 耐圧力(MPa｛kgf/cm2｝)：1.1｛11｝
- A(mm)：109
- C(mm)：52
- L(mm)：176
- ΦB(mm)：93
- ΦH(mm)：129
- ΦT(mm)：105
|
| 注意事項 |
- 商品改良のため、一部の外観・寸法および質量が異なる場合がありますので、ご了承ください。
- 蒸気・熱水は温度によってシール材質に損傷を与えることがあります。
- 耐圧力は+20℃時における圧力値。温度が高くなるにつれ圧力値は低下します。
- 真空用途適合性(樹脂製):単体時および接続時ともに真空用途には使用できません。
|
