| 用途 |
●汎用型空気配管用。●ホース取付用。 |
| 商品説明 |
- 低圧用。
- 工場内の空気配管から空気工具のホース接続用まで、汎用性に優れた「カプラ」です。
- 水にはステンレス製が適しています。ただし、分離時にプラグ側の流体が流出しますのでご注意ください。
- 幅広い空圧用途に対応できるよう豊富な本体材質・サイズ・取付形状を標準化しています。
- 互換性:400型、600型、800型は取付形状に関係なくソケットとプラグの接続が可能です。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
|
| 商品スペック |

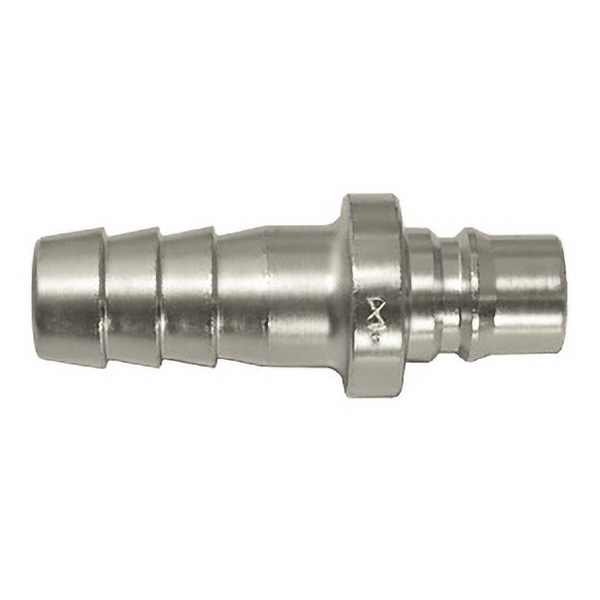

- 商品タイプ：プラグ
- バルブ構造：片路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.5｛15)
- 本体材質：ステンレス鋼
- 適用流体：空気、水
- サイズ(mm)：1/2(相手側)
- 接続種類：ホース(相手側)
- 取付形状：ホースニップル
- 質量(g)：66
- 耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
- A(mm)：36
- C(mm)：23
- L(mm)：66
- ΦBd(mm)：13
- ΦBp(mm)：9
- ΦH(mm)：22
- ΦT(mm)：15
|
| 注意事項 |
- 使用するチューブの材質および温度によって最高使用圧力・耐圧力・使用温度範囲が異なります。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
