| 商品説明 |
- ボールリテ－ナ入りLMガイド 世界標準 SHS形のLMブロックです。
- LMブロックの幅(W)を狭くし、取付部はタップ加工が施されています。
- エンドシール+サイドシール+インナシール付き
|
| 商品スペック |
- LMブロック個数(個)：1(1軸に組合わせる)

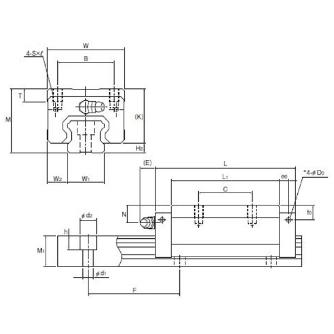

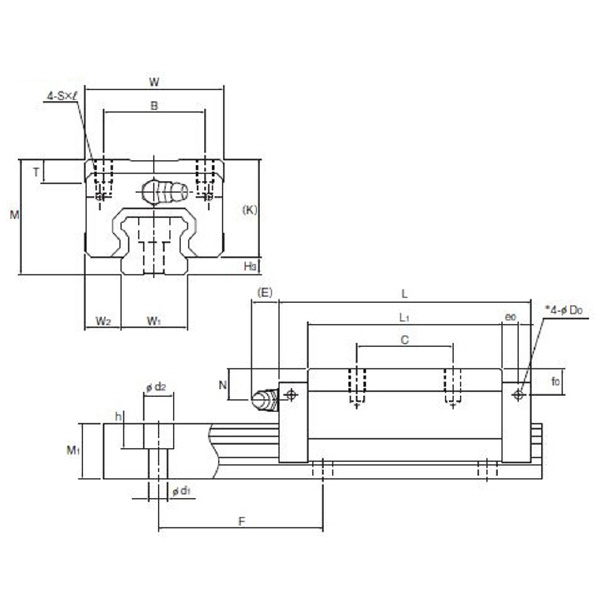

- LMブロック寸法 B(mm)：40
- LMブロック寸法 C(mm)：40
- LMブロック寸法 E(mm)：12
- LMブロック寸法 K(mm)：38
- LMブロック寸法 L1(mm)：80
- LMブロック寸法 N(mm)：11
- LMブロック寸法 S×l(mm)：M8×10
- LMブロック寸法 T(mm)：8
- グリースニップル：B-M6F
- 横ニップル用下穴 D0(mm)：5.2
- 横ニップル用下穴 e0(mm)：5.8
- 横ニップル用下穴 f0(mm)：9
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 横ニップル用下穴はLMブロック内への異物の侵入を避けるために貫通しておりません。＜＜特記事項＞＞【問合せ】

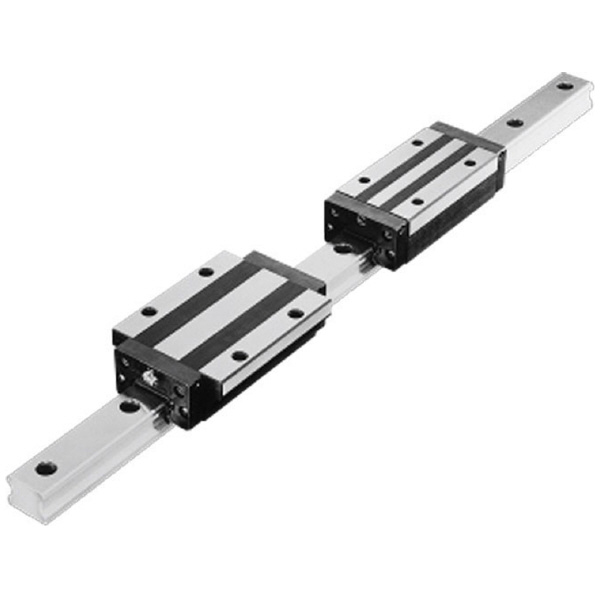

- ご指示いただければグリースニップルの取付けは行います。【画像注意事項】LMガイドSHS形シリーズ画像です。商品はLMブロックのみです。
|
