| 用途 |
― |
| 商品説明 |
- ボールリテ－ナ入りLMガイド 世界標準 SHS形のLMブロックです。
- SHS-C形と同一断面形状でLMブロック全長(L)を長くし、定格荷重を増加させらタイプです。
- エンドシール+サイドシール+インナシール付き
|
| 商品スペック |

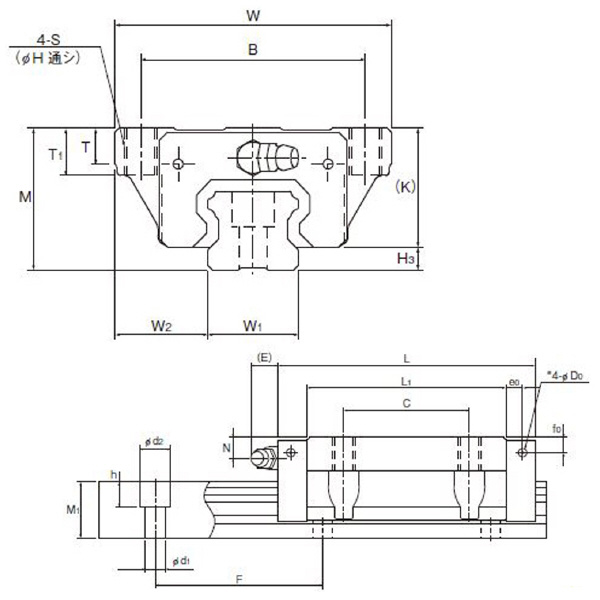

- LMブロック個数(個)：1(1軸に組合わせる)
- LMブロック寸法 B(mm)：72
- LMブロック寸法 C(mm)：52
- LMブロック寸法 E(mm)：12
- LMブロック寸法 H(mm)：8.5
- LMブロック寸法 K(mm)：35
- LMブロック寸法 L1(mm)：105
- LMブロック寸法 N(mm)：8
- LMブロック寸法 S(mm)：M10
- LMブロック寸法 T(mm)：11.5
- LMブロック寸法 T1(mm)：15
- グリースニップル：B-M6F
- 横ニップル用下穴 D0(mm)：5.2
- 横ニップル用下穴 e0(mm)：5.8
- 横ニップル用下穴 f0(mm)：6
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 横ニップル用下穴はLMブロック内への異物の侵入を避けるために貫通しておりません。＜＜特記事項＞＞【問合せ】

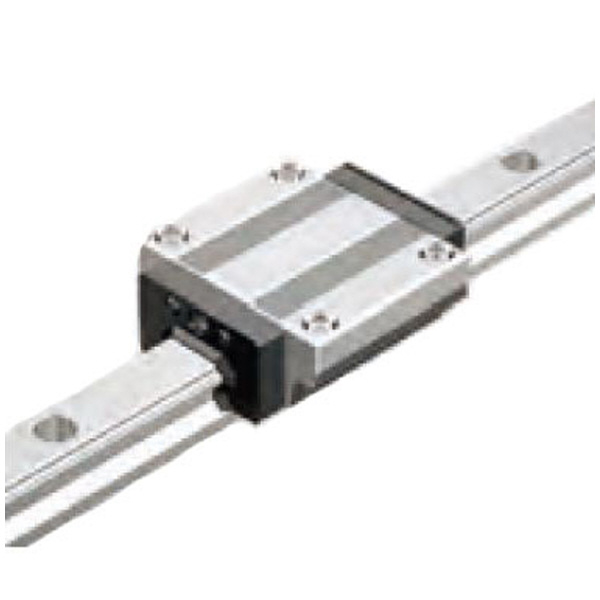

- ご指示いただければグリースニップルの取付けは行います。【画像注意事項】LMガイドSHS形シリーズ画像です。商品はLMブロックのみです。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
