| 用途 |
― |
| 商品説明 |

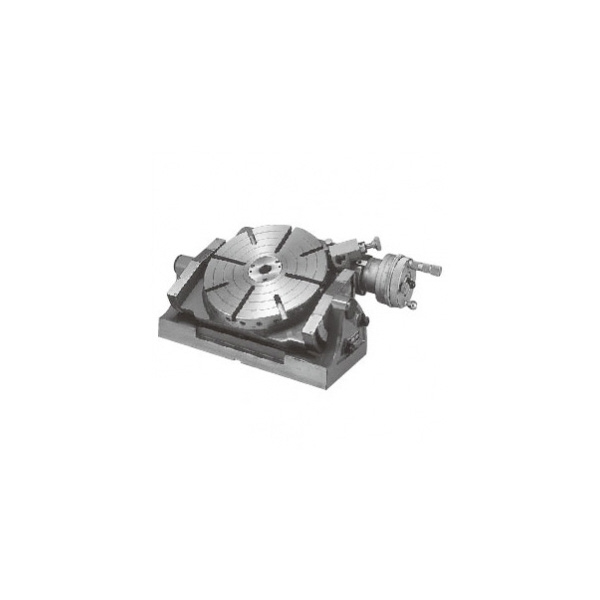

- テーブル面を0°から90°まで傾斜でき、しかもロータリ作業が可能です。
- 主軸回転部に中空ローラベアリングを採用していますので、軽快な作業・高精度・超剛性を保障しています。
- 機械の加工領域をそこなわないようベースからのテーブル高さは最小に配慮されています。
- 付属の万能割出板により1～100等分のほとんどが簡単に割出せます。
- 割出しノッチピンと円テーブル外周にある24個の割出し穴で2/3/4/6/8/12/24等配がスピーディーに、しかも高精度にできます。
- 耐荷重。
|
| 商品スペック |
- テーブル直径(mm)：500
- センタハイト(mm)：288(垂直位置)
- 割出精度(s)：15
- 許容積載質量(kg)：200(垂直)/500(水平)
- 質量(kg)：310(正味)
- ガイドピース幅(mm)：20h7
- サーキュラーハンドル(1回転)(°)：2
- サーキュラーハンドル(1目盛)(sec.)：20
- サーキュラーハンドル(副尺1目盛)(sec.)：5
- スピンドル穴径(mm)：Φ61.5
- センタ穴(ソケット内径)(mm)：Φ75H7(MT#5)
- テーブルT溝幅(mm)：14H7
- テーブル高さ(水平位置)(mm)：285
- 傾斜ハンドル(1回転)(°)：2
- 傾斜ハンドル(1目盛)(min.)：1
- 傾斜ハンドル(副尺1目盛)(sec.)：10
- 最小のテーブル高さ(mm)：285
- 最小読取：10秒
- 全高(垂直位置)(mm)：575
- 単能割出数：24等配
|
| 注意事項 |
- テールストック:P-280S、チャックプレー:X-7G、9B、10C、12は特別付属品です。
|
| 内容品・付属品 |
●テールストック:P-280S×1個●割出板A・B×各1個●ガイドピース×2個●押え金ボルト×4セット●吊金具×4セット●チャックプレート:X-7G、9B、10C、12×各1個 |
| 原産国 |
― |
| 特記事項 |
― |
