| 用途 |
●パージ機能内蔵型空気元配管用。●おねじ取付用。 |
| 商品説明 |
- 低圧用。
- プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。ソケットの内圧の影響を受けません。
- 不意の分離を防止するスリーブロック機能を内蔵。
- スリーブロックと同時にバルブが開き空気が流れます。
- 分離時はスリーブロック解除とともにバルブが閉じ、プラグ側の残圧を排気、不快音や反動を解消。
- 接続状態のままでバルブの開閉操作が可能。
- 従来型と比べ約20%の流量UP。(「ハイカプラ」400SM比)。
- 互換性:「ハイカプラ」のプラグ(400型・600型・800型)と接続可能。
|
| 商品スペック |

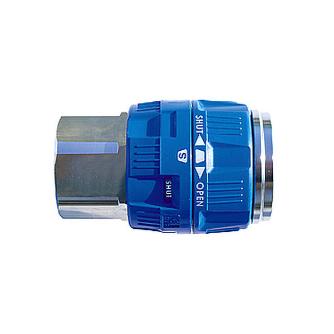

- 商品タイプ：ソケット
- 取付サイズ：R3/4(相手側)
- 最高使用圧力(MPa)：1.5
- 材質(本体)：亜鉛合金(一部真ちゅう・他)
- 適用流体：空気
- シール材質：ニトリルゴム
- バルブ構造：片路開閉型
- 使用温度範囲(℃)：-20～+60
- 最高使用圧力(kgf/cm2)：15
- H(mm)：六角35
- L(mm)：77
- T：R3/4
- 質量(g)：370
- 取付形状：めねじ
- 推奨最大締付トルク(N・m｛kgf・cm｝)：50｛510｝
- 耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
