| 用途 |
●金型大径加工。●自動車部品加工向け。 |

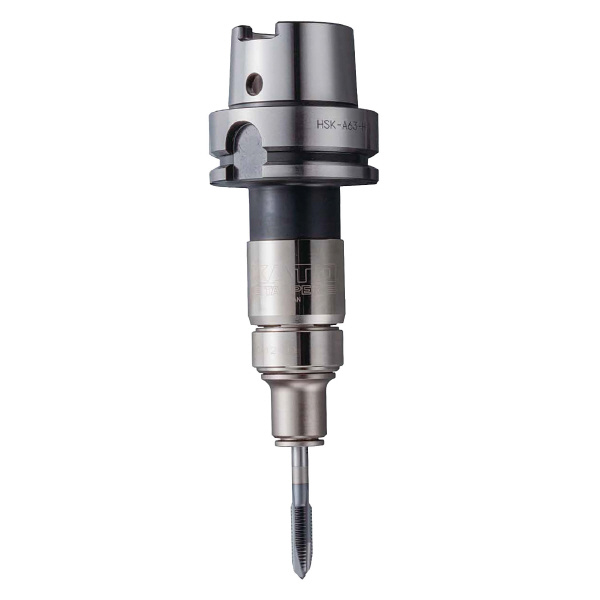

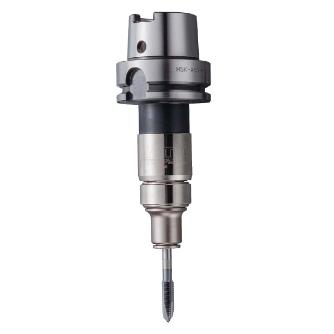

| 商品説明 |
- 同期制御加工機専用。
- マイクロフロート(R)タッパー(微少の縮み付き)。
- センタークーラントスルー給油対応。
- タップ、タップコレットの着脱がワンタッチ。
- TC-MO型使用で供給ポンプ圧2MPaまでが標準仕様。
- TC-MO-SB型使用で供給ポンプ圧最大5MPaまで対応可能。
- ミスト仕様にも対応可能。
- HSKシャンクはマニュアルクランプ穴付が標準です。
- クーラントパイプは可倒式です。
- 従来の伸縮タッパー(5mm以上の伸縮)とは違い、微少伸縮(伸縮±0.5mm)がついた同期タッピング専用タッパーです。
- 特殊弾性体を使用した構造(特許取得)が微少伸縮し、タップ、およびワークにかかる負荷(スラスト力)を吸収します。
- マイクロフロート(R)タッパーを使うことで、スラスト力が減少。
- 工具寿命の延長、ネジ精度の向上に有効です。
- 別売オプション:TC-MO型コレット(TC2035-MO)。
|
| 商品スペック |
- テーパ：HSKA63
- タッピング能力・タップサイズ：M18～38
- 対応機構：クーラント/微少伸縮
- 対応シャンク：BT/DBT/HSK/C
- 型：HA-M
- C1(mm)：72
- D1(mm)：63
- D2(mm)：48.010
- D3(mm)：53
- e(mm)：26
- L0(mm)：210
- l0(mm)：58
- L1(mm)：125.0
- l1(mm)：32
- l2(mm)：6.3
- センタークーラントスルー仕様：OHC
- タッピング能力範囲：2035
- マニュアルクランプ穴：付き
- 本体重量(kg)：1.98
|
| 注意事項 |
- 油穴付きタップをご使用下さい。
- 安全装置付TC型コレットは使用できません。
- 取扱い上のご注意:製品のお持ち運び時やケースからの取り出し時には、飛出し・落下にはご注意下さい。梱包数の多い場合や重量物ホルダ等は、取扱いに十分ご注意下さい。必要に応じて運搬器具をご使用下さい。1週間に1度程度、給油等のメンテナンスを実施して下さい。
- 刃物取り付け・取り外し時のご注意:刃物は必ずプリセッタや締付治具で確実に固定して作業を行って下さい。刃物をホルダ等に取り付ける場合は、切れ刃を直接素手で、触れないようご注意下さい。刃物締付け用スパナは、スパナ掛け部に確実に取り付けて、安全のため、ゆっくりと締め付けて下さい。ハンマー等でたたくなどの増締め行為はしないで下さい。
|
| 内容品・付属品 |
●取扱説明書 |
