（株）ミツトヨ

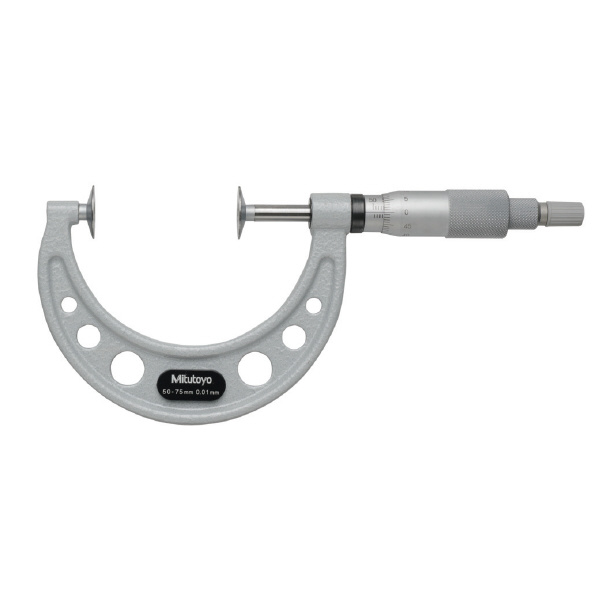

マイクロメータ　ＰＤＭ－１００Ｂ　１６９－２０７－１０

商品アイコンについて
  • 型番：PDM-100B 169-207-10
  • 発注コード：MQ602
  • メーカー商品コード：169-207-10
  • JANコード：4946368847610
仕切価格 ―
標準価格 \51,700
　
注文単位 1個

  • ※11/24 23:20 時点の情報です

用途 ―
商品説明
  • 平歯車、はすば歯車の「またぎ歯厚」を測定します。
  • スピンドルは直進式。
  • 歯車ピッチの測定可能範囲は0.5～6モジュールです。
  • 定圧装置付き。
  • 基点調整用基準棒付き。
  • 測定データ出力機能付きの製品は、計測データネットワークシステムMeasurLinkに接続可能です。
  • オプション:USBインプットツールダイレクト(USB-ITN-B(2m):No.06AFM380B)。
商品スペック
  • 商品タイプ：アナログ
  • 測定範囲(mm)：75～100
  • 最小表示量(mm)：0.01
  • 最大許容誤差(μm)：±6
  • 平行度(μm)：6
  • 平面度(μm)：1

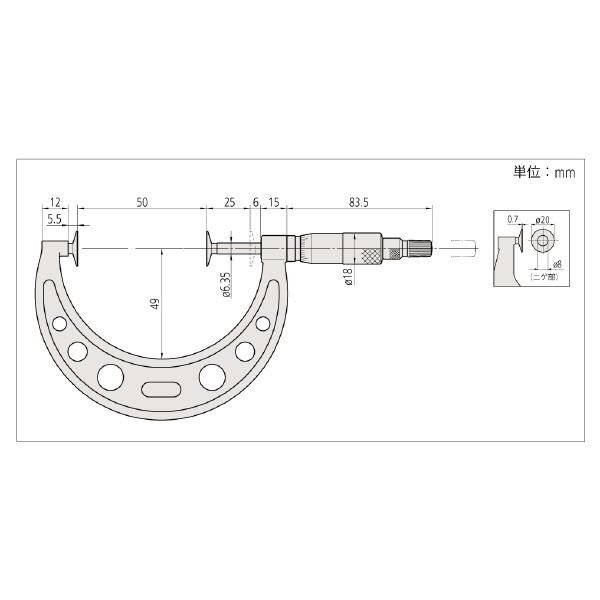

  • a(mm)：14
  • b(mm)：63
  • c(mm)：5.5
  • L(mm)：75
  • 測定子直径(mm)：Φ20
注意事項
  • 歯車の種類によってはまたぎ歯厚が測定できないものがあります。
内容品・付属品 ●基準棒×1本●スパナ(No.301336)×1個
原産国 日本
特記事項 ―
