(株)ミツトヨ

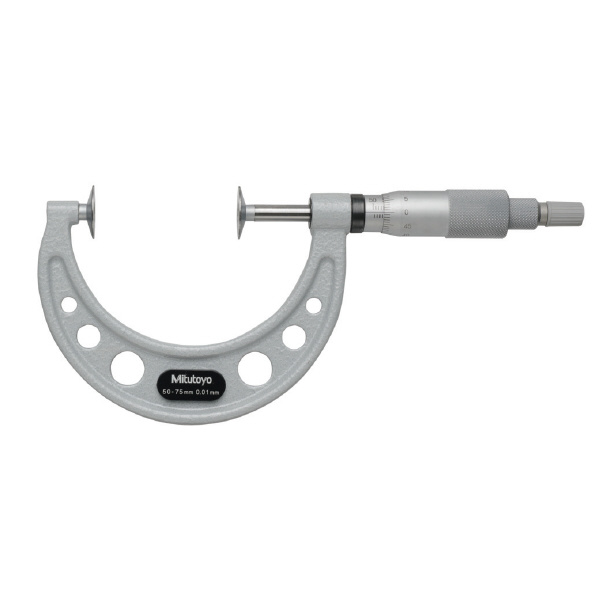

マイクロメータ PDM-75B 169-205-10

  • 型番:PDM-75B 169-205-10
  • 発注コード:MQ601
  • メーカー商品コード:169-205-10
  • JANコード:4946368847597

仕切価格
標準価格 \46,600

注文単位 1個
  • ※11/24 23:20 時点の情報です


用途
商品説明
  • 平歯車、はすば歯車の「またぎ歯厚」を測定します。
  • スピンドルは直進式。
  • 歯車ピッチの測定可能範囲は0.5~6モジュールです。
  • 定圧装置付き。
  • 基点調整用基準棒付き。
  • 測定データ出力機能付きの製品は、計測データネットワークシステムMeasurLinkに接続可能です。
  • オプション:USBインプットツールダイレクト(USB-ITN-B(2m):No.06AFM380B)。
商品スペック
  • 商品タイプ:アナログ
  • 測定範囲(mm):50~75
  • 最小表示量(mm):0.01
  • 最大許容誤差(μm):±6
  • 平行度(μm):6
  • 平面度(μm):1

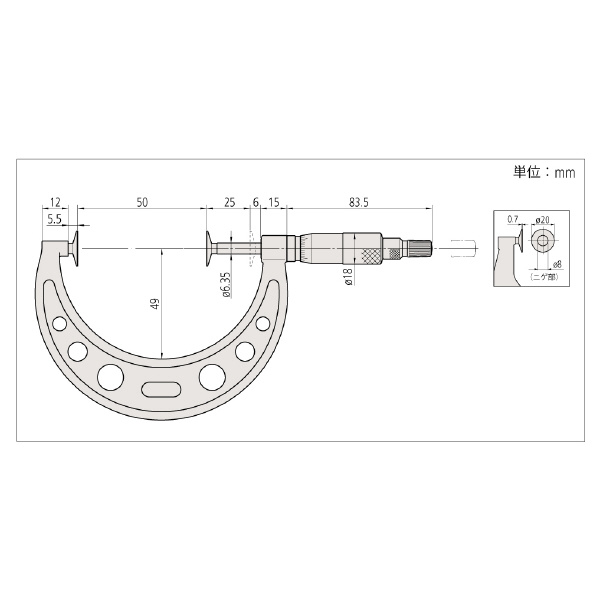

  • a(mm):12
  • b(mm):49
  • c(mm):5.5
  • L(mm):50
  • 測定子直径(mm):Φ20
注意事項
  • 歯車の種類によってはまたぎ歯厚が測定できないものがあります。
内容品・付属品 ●基準棒×1本●スパナ(No.301336)×1個
原産国 日本
