| 用途 |
●空気・水用。 |
| 商品説明 |

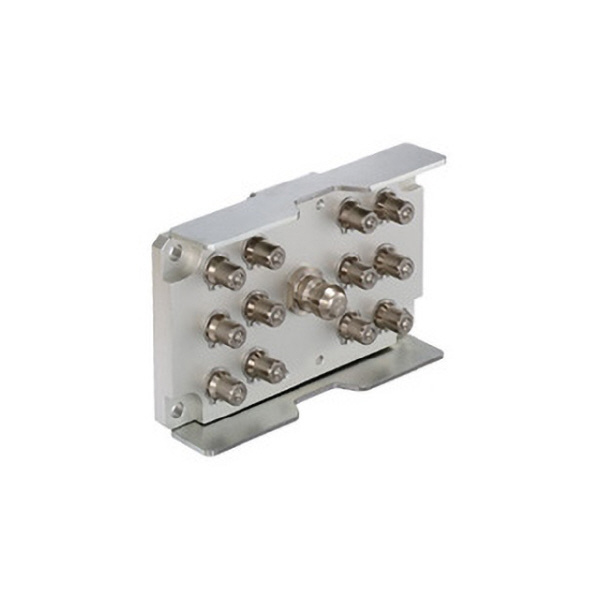

- 複数配管用(手動)。
- 一回の接続操作で複数の配管を同時に接続。複数配管の交換時間を短縮。
- 2段式レバーの採用によって、急な分離による落下事故を防止。
- 不意の分離を防ぐロック機構付き。
- 大流量化を実現。
- ソケット・プラグともに自動開閉バルブを内蔵。分離時の流体の流出を防止します。
- 分離後でもバルブが自動で復帰して、単体時シールの安定性を考慮しています。(PAT)
|
| 商品スペック |
- 商品タイプ：プラグ
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- 使用温度範囲(℃)：-20～+180
- 本体材質：［カプラ］真ちゅう(ニッケルめっき)、［プレート］アルミニウム合金、［ロックユニット］鋼鉄(表面処理 無電解ニッケルりんめっき)
- 適用流体：空気、水
- シール材質：ふっ素ゴム
- サイズ(mm)：R3/8(相手側)
- 接続種類：おねじ(相手側)
- 推奨最大締付トルク(N・m)：12
- 取付ねじサイズ：Rc3/8
- 推奨最大締付トルク(kgf・cm)：122
- 質量(g)：1950
- 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
- ポート数：12
- 備考：標準材質
- 表示記号：FKM
- 雰囲気温度範囲(℃)：0～+60
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 互換性:サイズおよびポート数が異なる場合は接続できません。
|
