| 用途 |
●空気用。 |

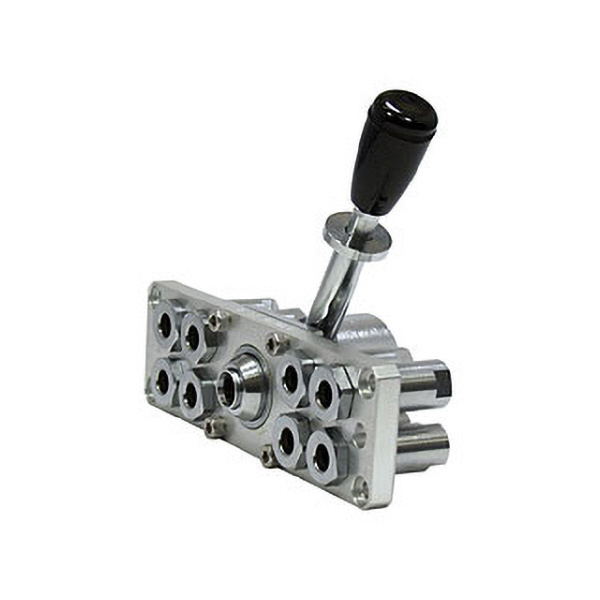

| 商品説明 |
- 一回の接続操作で複数の配管を同時に接続。複数配管の交換時間を大幅に短縮。
- 1度に複数の配管ができます。
- レバー操作によって、手動で容易に接続・分離ができます。
- レバーにストッパーが付いていますので、分離時にソケットプレートの急な飛出しがありません。
- ソケット側のみバルブがあります。
- ポート数が異なる場合は接続できません。
- 単体時および接続時ともに真空用途には使用できません。
|
| 商品スペック |
- 商品タイプ：ソケット
- バルブ構造：片路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：0.7｛7｝
- 使用温度範囲(℃)：-20～+60
- 本体材質：［カプラ］真ちゅう(クロムめっき)、［ロックユニット］鋼鉄・他、［プレート］アルミニウム合金
- 適用流体：空気
- シール材質：ニトリルゴム
- サイズ(mm)：R1/8(相手側)
- 接続種類：おねじ(相手側)
- 推奨最大締付トルク(N・m)：5
- 取付ねじサイズ：Rc1/8
- 推奨最大締付トルク(kgf・cm)：51
- 質量(g)：650
- 耐圧力(MPa｛kgf/cm2｝)：1.0｛10｝
- 仕様：8ポート型
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 互換性:ポート数が異なる場合は接続できません。
- 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
|
